三維平臺詳情：
|

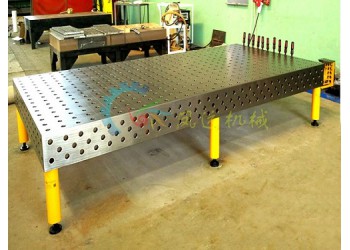

三維柔性焊接平臺 |
|
|
產品材質：HT250-300 |
硬度：HB170-240 |
|
孔徑：ф28mm、ф16mm |
平面度：0.08mm/m2 |
|
孔距公差：≤0.05mm |
垂直度：0.08 mm/m2 |
|
孔徑公差：±0.05mm |
平行度：0.08 mm/m2 |
|
加工方式: 數控機床加工 |
抗拉強度：240MPa |
|
包裝：木制全包 |
質保期：一年 |
主要特點：
精加工工作平臺，表面特殊處理，不易受燭接飛濺損傷，使用壽命長。多種組合夾具，隨意組合。準確確定、快速裝夾，調高產品質量和生產效率。設備柔性好，更換相應夾具可快速更換任意產品，設備不被 淘汰。
三維柔性焊接平臺特點：
三維柔性焊接平臺共有五個工作面,側面用于擴展或輔助定位；
按系列分為D16/D28兩個系列；
D16系列的孔為Φ16,孔間距為50mm±0.05陣列組成，表面分布著50x50mm的網格線；
D28系列的孔為Φ28,孔間距為100mm±0.05陣列組成，表面分布著100x100mm的網格線。
三維孔系組合柔性焊接工藝裝備：
【組合】：因為所有附件都是事先預制好的，可根據產品的需求任意組合及調整。
【三維】：代表三個方向一般夾具都是縱向和橫向沒有垂直方向。平臺大面有二個方向，四周邊可用作垂直方向的安裝，從而達到立體組合。
【孔系】：這套夾具的主要特點就是從平臺到附件都是標準孔沒有傳統的螺紋或t型槽，配合快速鎖銷就
能使裝配變得更加快捷方便，定位更準確。
|
D28三維焊接平臺規格型號 |
||
|
（長X寬X高）mm |
孔數(個) |
重量（kg） |
|
1000x1000X200 |
216 |
300 |
|
1200x1000X200 |
248 |
360 |
|
1500x1000X200 |
296 |
525 |
|
1500x1500X200 |
401 |
768 |
|
2000x1000X200 |
376 |
636 |
|
2000x1500X200 |
506 |
954 |
|
2000x2000X200 |
636 |
1272 |
|
2400x1200X200 |
500 |
914 |
|
2500x1500X200 |
611 |
1313 |
|
3000x1500X200 |
716 |
1452 |
|
4000x2000X200 |
1156 |
2369 |
