帶內外環金屬纏繞墊片 產品型號： ZD-G1200D

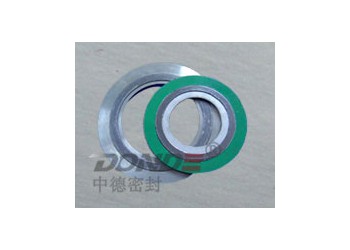

帶內外環金屬纏繞墊片 目前應用最廣泛的一種密封墊片，為半金屬密封墊片中回彈性最佳的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。為加強主體和準確定位采用金屬內加強環和外定位環形式，利用內外環來控制其最大壓緊度起到加強的作用并避免基本體的散圈，由于外環的存在使得墊片安裝起來更加方便,一般用于中低壓的平面和凸面法蘭中 帶內外環纏繞墊片性能特點：能耐高溫、高壓和適應超低溫或真空下的條件使用，對墊片接觸的法蘭密封面的表面精度要求不高,拆裝便捷  纏繞墊使用設備:石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。

纏繞墊片結構形式及代號和使用法蘭類別：

基本型式  代號 適用的法蘭密封面 厚度(mm) V型基本體/環 W型基本體/環 基本型 A或R型 榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5 帶內環型 B或RIR型 榫槽面、凹凸面、平面和凹槽面 3.2/2 4.5/3 4.8/3.0 5.5/4.0 7.5/5.0 帶外環型 C或CG型 平面或凸面 帶內環及外環型 D或CGI型 平面或凸面

材料: 1.　帶內外環纏繞墊金屬帶 A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商 確定。 B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷 C.不銹鋼的硬度值 HV≤200 2.帶內外環纏繞墊非金屬帶  A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。 B. 特制石棉燒失量必須≤25% C. 非金屬帶的氯離子含量≤100PPM D.各類介質及各種非金屬帶的推薦使用溫度及壓力

內外環纏繞墊片各種非金屬材料主要技術參數：

材料 標識代號 溫度 ℃ 最大工作壓力 適用介質 壓縮率% 回彈率% 應力松馳率% 膨脹石墨 F.G. -220--550 250 BAR 腐蝕性介質 18--30 ≥17 ≤18 特制石棉帶 ASB -150--450 100 BAR 般氣密性 18--30 ≥19 ≤28 聚四氟乙烯 PTFE -200-- 200 100 BAR 腐蝕性介質 18--30 ≥15 ≤13 無石棉材料 NA -100--350 100 BAR 一般氣密性 18--30 ≥19 ≤28 云 母 MICA -150--800 100 BAR 特高溫 18--30 ≥19   陶 瓷 CER -200--1090 100 BAR 超高溫 18--40 ≥19   下表用于對常用內外環及纏繞金屬的材質選擇： 材料名稱 縮寫標記 硬度(HB) 溫度(°C) 碳鋼（Carbon steel) CS 120 -40~+540 SUS 304 304 130~180 -195~+550 SUS 316L 316L 130~180 -100~+550 SUS 321 321 130~190 -195~+760 HASTELLOR-B2 HASTB 215 -185~+1090 INCONEL-600 INC600 150 -100~+1090 MONEL-400 MON 150 -130~+820 鈦 TI 215 -195~+1090 ※ 外環采用碳鋼作為外環時需要鍍鋅或噴塑作防銹處理 金屬纏繞墊片基本體厚度公差：  項目 厚度(mm) 公差(mm) 墊片厚度 4.5, 3.2 +0.2 -0.1 環厚度 3.0 ±0.25 下表是帶內外環金屬纏繞墊片直徑公差（即用于法蘭的名義管道直徑）： DIN (mm) ANSI B16.5  BS1560 (mm) Mss sp-44 API 605 公差 內環內徑 墊片內徑 <=600 <=24" >=26" and <=34" ±0.5 >600 and <=800 >24" and <=34" >=36" and <=60" ±0.9 >800 and <=1600 >34" and <=60"   ±1.3 >1600 >60"   ±1.6 墊片外徑 <=600 <=24" <=24" ±0.9 >600 and <=16000 >24" and <=60" >24" and <=60" ±1.8 1600 >60"   ±2.2 外環外徑     >=1/2" and <=60" ±0.9 <=600 <=24"   0-1.0 >600 and <=1000 >24" and <=34"   0-1.8 >1000 and <=1600" >34" and <=60   0-2.2 常用金屬石墨纏繞墊片主要性能參數：  纏繞墊片系數  m=2.5-4 纏繞墊片使用壓力 ≤25MPa 纏繞墊片使用溫度 -196℃-700℃(氧化性介質中不高于600℃) 纏繞墊片最小預緊比壓 y=68MPa

技術標準: 1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 技術標準: 1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 2 .國內標準有 HG20610-2009　鋼制管法蘭用纏繞式墊片　化工部歐洲體系  HG20631-2009　鋼制管法蘭用纏繞式墊片 化工部美洲體系  GB/T4622.2-97　纏繞式墊片 管法蘭用墊片尺寸　國家標準  JB/T4719-92　管殼式換熱器用纏繞墊片 機械部標準  JB/T90-94　管路法蘭用纏繞式墊片 機械部標準  JB/T4705-2000　壓力容器法蘭用纏繞式墊片 機械部標準 SH3407-96　管法蘭用纏繞式墊片
