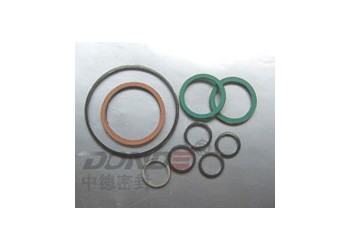

排氣管用纏繞墊片  型號：ZD-G1202

排氣管用纏繞墊片 一般采用馬口鐵，201，304等普通不銹鋼帶（“V”形或“W”形)纏繞石墨，石棉或無石棉等非金屬材料組成金屬石墨纏繞墊片，石棉/無石棉纏繞墊片，規格較小一般都采用基本體。 性能特點：不常用銹鋼石墨纏繞墊系列產品具有耐高溫、耐腐蝕、耐磨、彈性密封性好等特點，別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。 使用設備:適用于各種汽車、摩托車、農業機械、工程機械等各種機動車的排氣管接口處的密封也稱屬排氣管接口墊的一種。

纏繞墊片結構形式及代號和使用法蘭類別：

基本型式  代號 適用的法蘭密封面 厚度(mm) V型基本體 W型基本體 基本型 A或R型 榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.0

材料: 1.　排氣管用纏繞墊片金屬帶 A. 采用厚度為0.15mm~0.25mm的, 馬口鐵,201,304等冷軋鋼帶，或由供需雙方協商確定。 B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷 C.不銹鋼的硬度值 HV≤200 2. 排氣管用纏繞墊片非金屬帶  A 非金屬填充為特制的石棉帶，柔性石墨帶，四氟帶，非石棉帶，及云母帶等。帶的厚度為 0.3-1.0mm。 B. 特制石棉燒失量必須≤25% C. 非金屬帶的氯離子含量≤100PPM D.各類介質及各種非金屬帶的推薦使用溫度及壓力

排氣管纏繞墊片各種非金屬材料主要技術參數：

材料 標識代號 溫度 ℃ 最大工作壓力 適用介質 壓縮率% 回彈率% 應力松馳率% 膨脹石墨 F.G. -220--550 250 BAR 腐蝕性介質 18--30 ≥17 ≤18 特制石棉帶 ASB -150--450 100 BAR 般氣密性 18--30 ≥19 ≤28 聚四氟乙烯 PTFE -200-- 200 100 BAR 腐蝕性介質 18--30 ≥15 ≤13 無石棉材料 NA -100--350 100 BAR 一般氣密性 18--30 ≥19 ≤28 云 母 MICA -150--800 100 BAR 特高溫 18--30 ≥19   陶 瓷 CER -200--1090 100 BAR 超高溫 18--40 ≥19   下表用于對常用內外環及纏繞金屬的材質選擇： 材料名稱 縮寫標記 硬度(HB) 溫度(°C) 碳鋼（Carbon steel) CS 120 -40~+540 SUS 304 304 130~180 -195~+550 SUS 316L 316L 130~180 -100~+550 SUS 321 321 130~190 -195~+760 HASTELLOR-B2 HASTB 215 -185~+1090 INCONEL-600 INC600 150 -100~+1090 MONEL-400 MON 150 -130~+820 鈦 TI 215 -195~+1090 排氣管用纏繞墊片纏繞墊片基本體厚度公差：  項目 厚度(mm) 公差(mm) 墊片厚度 4.5, 3.2 +0.2 -0.1 環厚度 3.0 ±0.25 常用金屬石墨纏繞墊片主要性能參數：  纏繞墊片系數  m=2.5-4 纏繞墊片使用壓力 ≤25MPa 纏繞墊片使用溫度 -196℃-700℃(氧化性介質中不高于600℃) 纏繞墊片最小預緊比壓 y=68MPa

技術標準: 1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 2 .國內標準有HG20610-2009　鋼制管法蘭用纏繞式墊片　 化工部歐洲體系  HG20631-2009　　鋼制管法蘭用纏繞式墊片 　化工部美洲體系  GB/T4622.2-97　　纏繞式墊片 管法蘭用墊片尺寸　 國家標準  JB/T4719-92　　管殼式換熱器用纏繞墊片 　 機械部標準  JB/T90-94　　管路法蘭用纏繞式墊片 　機械部標準
