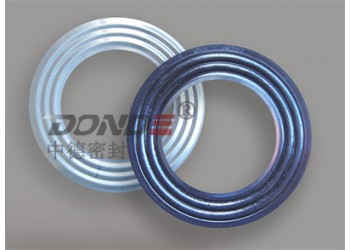

金屬波紋復合墊片
產品型號： ZD-G2010
|
|
|
|
|
金屬波紋復合墊片
一種金屬?gòu)?fù)合墊片，又稱波紋活壓墊片，先用金屬薄板壓制成同心的波紋形狀，由波紋提供機械支撐，其回彈性能根據采用的形式、金屬厚度、波紋間距及波紋高度來決定。再根據需要加貼軟質密封層材料，使金屬波紋復合墊片具有更好的壓縮回彈性能，由于與其它密封面的接觸是多個同心圓的線接觸，因此具有迷宮密封作用，根據不同的介質和工況條件，可選擇柔性石墨、PTFE、無石棉板或其它一些軟金屬，粘貼在墊片的二面，利用軟性覆蓋層的密封性以及金屬的強度、彈性好的優點，以達到更好的密封效果，大多數情況下我們推薦石墨作為密封層，當介質對石墨產生反應或要求潔凈環境時我們建議選擇新近推出性能卓越的膨體四氟作粘貼層，一般不需要很大的壓緊力，即可達到密封效果。
金屬波紋復合墊片也可不帶粘貼密封層直接使用，也能達到良好的密封效果，與齒形組合墊片，波齒復合墊片等相比具有更好的壓縮回彈性能尤其是在大尺寸的煙、氣管道，低壓、高溫，或扭曲不平的法蘭中，具有更顯著的密封效果。
特殊工況應用如極高溫，強腐蝕等需特殊材質金屬波齒墊片我們也可生產如一些特材可要求：
不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料。
金屬波紋復合墊片性能特點：
1.優良的壓縮回彈性能，即使在較低的壓緊力下也能達到極好的密封性能尤其適合于高溫、高壓，工況條件交變的場合是傳統金屬纏繞墊片和金屬包覆墊片的理想替代品。
2.金屬波紋復合墊片對密封表面不損傷，容易拆卸。
3.使用范圍廣泛既可用于低溫和高溫（-200°C~＋700°C），也可用于低壓和高壓（真空~25Mpa）。由相應的金屬骨架材料制造的金屬波紋復合墊片可用于大多數腐蝕性流體的場合。
4.金屬波紋體部分可以重復使用這對于較大型的墊片或特殊材料的墊片如熱交換器墊片等有較重要的意義。
金屬波紋復合墊片應用范圍：
幾乎可用于任何標準工業的密封需求，從標準的管道連接到閼門及大型容器密封（換熱器、塔、罐、槽），適用
于高溫高壓、易燃易爆及有毒的介質流體。在溫度壓力交變的情況下，金屬波紋復合墊片能表現出超群的密封性能。
|
|
金屬波紋復合墊片結構形式及代號和使用法蘭類別：
|
基本型式
|
代號
|
適用的法蘭密封面
|
厚度
|
|
密封體
|
粘貼層（單面）
|
|
基本型
|
ZD-G2010A
|
榫槽面、凹凸面、平面和凹槽面
|
1.5-5.0
|
0.5-1.0
|
|
帶外環
|
ZD-G2011C
|
平面或凸面
|
1.5-5.0
|
0.5-1.0
|
|
|
金屬波紋復合墊片各種非金屬材料主要技術參數：
|
|
材料
|
標識代號
|
溫度 ℃
|
最大工作壓力
|
適用工況
|
壓縮率%
|
回彈率%
|
應力松馳率%
|
|
膨脹石墨
|
F.G.
|
-220--550
|
250 BAR
|
腐蝕性介質
|
18--30
|
≥17
|
≤18
|
|
聚四氟乙烯
|
PTFE
|
-100-- 200
|
100 BAR
|
腐蝕性介質
|
18--30
|
≥15
|
≤13
|
|
膨脹聚四氟乙烯
|
EPTFE
|
-100--260
|
200 BAR
|
腐蝕性介質
|
25--35
|
≥25
|
≤13
|
|
無石棉材料
|
NA
|
-100--350
|
100 BAR
|
一般氣密性
|
18--30
|
≥19
|
≤28
|
|
云 母
|
MICA
|
-150--800
|
100 BAR
|
特高溫
|
18--30
|
≥19
|
|
|
陶瓷纖維
|
CER
|
-200--1090
|
100 BAR
|
超高溫
|
18--40
|
≥19
|
|
下表用于對常用金屬波紋復合墊片金屬骨架的材質選擇：
材料名稱
|
縮寫標記
|
硬度(HB)
|
極限溫度(°C)
|
|
碳鋼（Carbon steel)
|
CRS
|
120
|
-40~+540
|
|
304不銹鋼
|
304
|
130~180
|
-195~+760
|
|
304L不銹鋼
|
304L
|
130~180
|
-195~+760
|
|
316L不銹鋼
|
316L
|
130~180
|
-100~+760
|
|
317L不銹鋼
|
317L
|
|
-100~+760
|
|
321不銹鋼
|
321
|
130~190
|
-195~+760
|
|
347不銹鋼
|
321
|
|
-185~+760
|
|
20CB-3(ALLOY 20)
|
A-20
|
|
-185~+1090
|
|
HASTELLOY-B2
|
HAST B
|
215
|
-185~+1090
|
|
HASTELLOY-C276
|
HAST C
|
|
-185~+1090
|
|
INCOLOY-800
|
IN 800
|
|
-100~+870
|
|
INCOLOY-825
|
IN 825
|
|
-100~+870
|
|
INCONEL-600
|
INC 600
|
150
|
-100~+1090
|
|
INCONEL-625
|
INC 625
|
|
-100~+1090
|
|
INCONEL-X750
|
INX
|
|
-100~+1090
|
|
MONEL-400
|
MON
|
150
|
-130~+820
|
|
NICKEL-200(鎳）
|
NI
|
|
-195~+760
|
|
TITANIUM(鈦)
|
TI
|
215
|
-195~+1090
|
金屬波紋復合墊片的尺寸極限偏差：
|
金屬波紋復合墊片外徑
|
密封面寬度
|
|
尺寸
|
極限偏差
|
尺寸
|
極限偏差
|
波峰間距
|
|
<=260
|
0
-0.5
|
<=16
|
±0.3
|
3mm
|
|
>260-600
|
0
-0.8
|
>16-30
|
±0.5
|
3mm
|
|
>600-1200
|
0
-1.5
|
>30
|
±0.8
|
4.5mm
|
|
>1200-2000
|
0
-2.0
|
|
|
6.5mm
|
|
>2000
|
0
-2.5
|
|
|
6.5mm
|
金屬波紋復合墊片主要性能參數：
墊片系數
|
m=3.75
|
|
墊片使用壓力
|
≤25MPa
|
|
墊片使用溫度
|
-196℃-650℃
|
|
最小預緊比壓
|
y=40.8MPa
|
※客戶根據不同使用工況條件選擇不同的骨架材料和粘貼層，一般以粘貼層性能為主要參考，如要求耐高溫的用石墨，耐腐蝕的用四氟。
|
金屬波紋復合墊片技術標準:
可提供任何標準和非標準的尺寸，包括ASME，DIN，JIS，GB及其它標準?？商峁﹫A型、方型等異型形狀，并可根據需要提供加筋條型和內外包邊形金屬波紋復合墊片。
|
