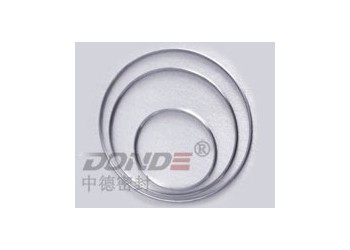

金屬空心O形圈 產品型號： ZD-G2030

金屬空心O形圈 金屬空心O形圈，是將薄壁的鋼管、不銹鋼管、蒙乃爾合金管或因科鎳合金管墊等彎成圓形或其它形狀，再將接口焊接、精細打磨而形成的一種特殊密封件。金屬空心O形圈,由于特殊的結構和材料，特別適合于其它密封件難以達到的高溫（最高達800℃）,深冷（最低達-270℃），高壓（最高達1400kgf/cm2，），高真空（最高達10-9毫米汞柱）等工況的靜密封，廣泛用于石油、化工、化纖、冶金、航空、航天等行業，不僅用于小直徑，而且還可以用于大直徑工作的場合。 金屬空心O形圈可以分為以下三種標準型式： 1. 普通型金屬空心O形環 環的空心腔為密閉的空間內為常壓（大氣壓），靠空心環來保持較大的彈性，一般適用于真空和小于70kgf/cm2的管道或容器法蘭上使用。 2.充氣型金屬空心O形圈 在普通型空心O形環內側或外側開數個小孔使管內腔與介質相通，它屬于一種自緊型環，其密封性能比普通型空心O形環好，適用于壓力高于70kgf/cm2的工況。 3.自緊型金屬空心O形環 此圈是把惰性氣體封閉在空腔內，當在高溫工作狀態下，氣體受高溫作用而劇烈膨脹，加強了密封圈在高溫下的彈性，適用于高溫（最高達800℃）的工況。 金屬空心O形圈性能特點： 1具有良好的密封性能，耐高溫，耐高壓，耐介質性及優良的氣密性。特別適用于高溫高壓高真空介質的密封  2.較低的預緊力就能達到密封。 應用范圍： 用于航空航天機械，真空設備，半導體相關機器，核能設備，電子設備，攪拌機，熔融紡絲裝置，液壓機器等各種機械設備。

金屬空心O形圈各種使用形態選擇：

使用條件 環 型 材 料 鍍 層 或 涂 層 溫 度(℃) 壓 力 (kg/cm) -250--+100 10-6--≤30>30 普通型 充氣型 不銹鋼、鋁。深冷工況下，環與法蘭螺栓同材料 一般氣體、揮發性液體介質時，環表面鍍銀或聚四氟乙烯 100--300 同 上 同 上 不 銹 鋼 同 上 300--400 ≤40 普通型 因科鎳合金 一般氣體、揮發性液體、環的表面鍍銀 >40 充氣型 >400--540 自緊型 >540--700 ≤40 自緊型 因科鎳合金 鍍 銀 >40 充氣型 金屬空心O形圈不同溫度時對涂層或鍍層的選擇：  溫 度(℃) 鍍 層 或 涂 層 -60--+350 銅、銀 >350 銀、金、鉑 -60--+120 聚三氟氯乙烯 -60--+250 聚四氟乙烯

下表用于對常用金屬空心O形圈金屬材質選擇： 材料名稱 縮寫標記 硬度(HB) 溫度(°C) 純鋁 L3 35 200 紫銅 T3 80 260 碳鋼（Carbon steel) CS 120 -40~+540 SS 304 304 130~180 -195~+550 SS 316L 316L 130~180 -100~+550 SS 321 321 130~190 -195~+760 HASTELLOR-B2 HASTB 215 -185~+1090 INCONEL-600 INC600 150 -100~+1090 MONEL-400 MON 150 -130~+820 鈦 TI 215 -195~+1090 金屬空心O形圈貯存 1.金屬空心O形圈不允許與其它產品混合堆放，以防碰傷、劃傷和壓傷。 2. 金屬空心O形圈不允許與活性化學劑接觸，以防被腐蝕。 金屬空心O形圈安裝 在安裝前，應仔細檢查并清理密封槽表面，不允許有輻射狀，交叉狀劃傷、壓痕和其它附著物。 金屬0形圈的安裝槽設計： 一般情況下優先使用矩形槽，只有在特高壓、特高真空的情況下才使用三角槽。 對于矩形槽： 1. 在自由狀態下，槽的外徑比圈的外徑大0.1~0.3mm; 2. 槽的深度h，應根據所需的預壓扁度來計算確定，一般如下（W為0圈的斷面直徑）： A：對于斷面直徑小的環 h=(0.66~0.75)w；  B：對于斷面直徑大的環 h=(0.8~0.9)w；  具體尺寸公差見圖(以環的外徑100mm為例)；    D2=D1+D3 h=d*0.8  訂購需知： 1.可根據用戶提供樣品或尺寸進行生產； 2. 可根據用戶提供工況條件進行設計,工況條件包括：工作壓力、工作溫度、工作介質； 3. 用戶可提供相配合密封槽的結構形式和相應的尺寸及材料。

金屬空心O形圈技術標準: 可提供任何標準和非標準的尺寸，包括ASME，DIN，JIS，GB及其它標準?？商峁﹫A型、方型等異型形狀
