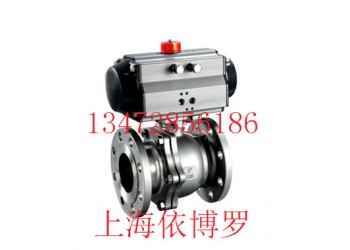

上海依博羅JIS日標氣動球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等特點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。可廣泛應用于石油，化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。捷流生產的JIS日標氣動球閥脫蠟精密鑄造，防火結構設計，獨特的高平臺計便于安裝執行器；閥桿與閥體之間具有防靜電裝置、閥桿具有防爆出裝置，鋼球上有壓力平衡孔；雙層閥桿填料及兩片碟形彈片裝置，閥桿泄漏符合德國TUV TA-LUFT的測試要求，閥體具有清潔閥腔的裝置。

不銹鋼氣動日標球閥 JIS氣動日標球閥系：Q41 F/ W/ Y; 日標球閥

材質有:鑄鋼，鍛鋼，不銹鋼，301，304，316，316L等。

規格：DN15-DN800

標準：國標，日標，美標，德標，

壓力：1.6Mpa~32Mpa（150LB~600LB） 5k~63k

連接:法蘭

品牌：眾野

工作溫度：-160~550

類型：直通式

介質：水，油品，蒸汽，硝酸類等

外型：重型/中型

Q41F日標球閥型號：Q41F-5K Q41F-10K Q41F-20K Q41F-30K Q41F-63K

標準

設計與制造按ANSI B16.34，JIS 2071

結構長度按JIS B2002

法蘭連接尺寸按JIS B2212，2214

檢驗按JIS B2003

試驗壓力

不銹鋼法蘭球閥產品應用：

不銹鋼法蘭球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以執行機構，可實現對介質的嚴密切斷。不銹鋼法蘭球閥廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

不銹鋼法蘭球閥工作原理：

A、不銹鋼法蘭球閥開啟過程 1球閥在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。 2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。 3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。 4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。 B、不銹鋼法蘭球閥關閉過程 1球閥關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。 2球閥繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。 3 球閥快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。 4球閥手輪轉動的*后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
