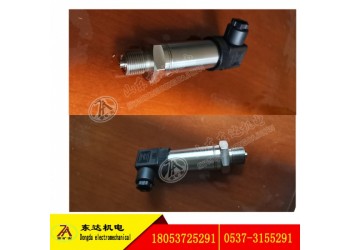

GYD10壓力傳感器擴散硅膜片組成壓阻式力敏器件

型號：GYD10，GYD60-Y2（A） GPD60（A）

含義：

1,G-應變式傳感器，Y-壓力，D-電子式，10-0~10Mpa

2，GYD60-Y2：60-0~60Mpa ,Y2（A）-電流輸出信號4~20mA關鍵詞：礦用本安型壓力傳感器，壓力變送器

用途及特點

主要用于測量氣體、液體和蒸汽的壓力、負壓力等參數，然后將其轉換成4～20MA.DC 信號輸出。

GYD本質安全型壓力變送器采用由先進的微機械刻蝕加工工藝制成的擴散硅膜片組成的壓阻式力敏器件為核心器件，用靜電滾壓工藝焊接在玻璃和金屬密封支架上，再焊上316L不銹鋼隔離膜片，并經充硅油作傳壓介質，形成完整的基芯組件。由先進的電子放大電路以及溫度補償電路組成的電路板，封裝于不銹鋼外殼內，并灌注特種硅膠，保證了抗振動、抗沖擊和耐環境腐蝕性能。

使用環境溫度

環境溫度：-5～+40℃

相對濕度：35～95%

大氣壓力：86～106kPa

技術參數

測量范圍：1MPa ； 10MPa

供電電壓：24V±6V.DC

輸出信號：4～20mA.DC

基本誤差：0.5%F.S.

回程誤差：不大于0.25%F.S.

重 復 性：不大于0.25%F.S.

恒流性能：當負載電阻在0～500歐范圍內變化時，輸出值變化量不大于0.25%F.S.

超 負 荷：變送器能承受測量上限125％的壓力

外形尺寸：ø27x120mm

螺紋口徑：M20*1.5

重 量：0.2kg

赫斯曼插頭形式

聯系人：劉經理 手機：18053725291  座機：0537-3155291 QQ;3386657782 山東礦安機電有限公司媒安齊全

注意

根據壓力傳感器測出壓力超出上限壓力時或低于下限負壓時信號通過壓力表顯示，壓力表顯示壓力，然后人為來處理（堵塞或其他原因）

根據泵的出口壓力選擇比泵壓力大點的
