聲學裝修及燈光

錄音棚聲學設計，使用材料都迎合國際或國內行業要求，使用綠色環保、阻燃的材料。鑒于錄音棚是屬于電視技術用房的特殊性，為了保證質量，特別是為了保證聲學指標，所選用的材料必須具有較好的裝飾和聲學吸聲特性。

為了保持演播室的室內錄音的豐滿度和飽和度，同時在墻體上做有一些硬木的反射體，四周的陰角部分均有一些聲學擴散處理，為了避免聲學缺陷，在聲音的對面使用一些吸聲擴散體來滿足室內聲學效果。 按照節目制作的功能及環境要求進行科學、完整的聲學設計，采用環保阻燃聲學材料以此來調控混響時間，避免音質缺陷，保證足夠清晰度、豐滿度。從而獲得高質量的理想音質效果， 結合節目類型，創造符合企業文化的舞美表現，呈現出舞臺造型與成像形式的完美結合。

燈光系統

視覺的滿足僅用光量是不夠的，即使有了演出所要求的亮度，全部的演出意圖也不能充分地、正確地表現出來。要根據情況巧妙地配光使演出得到正確表現，這就不僅要考慮光的量而且還必須充分考慮光質的問題。

應通過燈光的合理運用，以得到不同程度的照明方向性的立體感效果，造型燈可使表演區變換層次，或是強烈莊重，也可以是淡雅無華的但應避免過多的缺乏亮度對比的漫射光，而顯得困乏無措，方向性不要太強，防止造型的可板，窄束光的集射光獲得陰影過多時，影像交錯又會雜亂而沖淡了造型的美感。

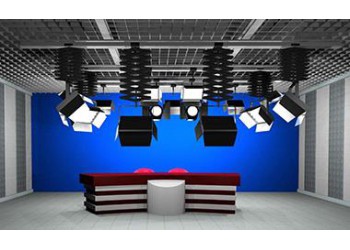

藍箱建設

在虛擬演播室系統中，跟蹤技術和色鍵技術的好壞，是一個系統性能好壞的關鍵，但這些技術的應用均是建立在一個基本的環境中，即我們所稱的虛擬演播室的藍箱。藍箱是主持人活動的實際場景，及虛擬制作的根本依據。所以藍箱質量的好壞，可能會對后續的虛擬制作工作有決定性的影響。

輕鋼龍骨骨架，雙層9.5mm紙面石膏板

木工板襯底，石膏板飾面，超出100mm厚度另計
藍箱陰角無縫處理，木工板做圓弧骨架，三厘板襯底，石膏板飾面
專業填縫劑對縫隙添堵，牛皮紙?zhí)幚砜p隙，圓弧轉角使用白布處理開封，白乳膠粘接
對藍箱安裝的釘子做防銹處理，防止返繡
高強石膏粉及粉刷石膏對基層和圓弧進行找平處理
美巢防水膩?zhàn)臃?span>3遍
燈光照射，粗砂紙打磨平整度，細砂紙打磨紋理
專業底漆封底
美國進口ROSIC藍箱專用漆3遍滾涂
純色亞光保護毯，3mm厚度地毯

燈光數值參數要求

度值：距地面1.5垂直距離，照度達到1500LX

色溫：光源的相關色溫達到3200K

顯色指數：Ra值＞90

采用三相四線線制，380V/220V，50HZ 電纜線為阻燃電纜

地面距燈的高度不低于2 .6m，燈與吊掛裝置的高度為85cm

室燈全開時無眩光，不刺眼：室內溫度1小時之內上升不到1度

設計依據

1、標準規范及其他依據

建筑聲學設計及測量規范 JGJ/T131-2000

有線廣播錄音播音室設計規范和技術用房技術要求GYJ26-86

建筑設計規范 JGJ31-2003

建筑內部裝修設計防火規范 GB 50222-95

城市區域環境噪聲標準 GB3096

舞臺和影視用吊桿裝置專業標準規范 ZBJ80011-88

電視演播室燈光系統設計規范 GYJ45-92

甲方提供的建筑施工圖紙（電子文檔）

建聲方案設計

1、形體分析

演播室的平面從整體上看是一個長方形。根據使用功能分區，設計為不同的混響時間。同時，室內局部的平行墻面之間、頂棚和地面之間還會有顫動回聲產生，觀眾在演播室內也能感受到明顯的回聲。由于演播廳周圍與辦公區相連，工作時相互會產生很強的噪音干擾。所以如果做不好聲學裝修，會嚴重影響語言聲的清晰度和可懂度，對音樂聲也可能造成混濁，音質效果拙劣。故將所有隔墻做高強度隔音來減少相互干擾，并利用隔墻的角度和吊頂?shù)母叨燃霸煨蛠頊p少聲學缺陷。

2、地面分析

由于建筑結構構造類型的特點，可能會有部分的機械振動和噪聲通過樓板的固體傳聲傳至演播廳，影響正常的錄播。

3、建聲處理方案

（1）頂棚：頂棚的吸聲面積非常大，對整個室內的吸聲起著關鍵作用。因此處理好頂棚吸聲對整個演播廳的聲學設計至關重要。經計算分析，決定同時使用兩種的頂棚聲學處理方式：

①頂棚的建聲設計用吸聲吊頂+進口聚酯纖維吸音板；

②頂棚下方吊裝空間擴散體和低頻吸聲結構。

（2）演播室墻面設置一空間吸聲體+進口聚酯纖維吸音板。

演播室內選用吸聲結構主要基于如下因素：

①根據設計限定的各種技術參數制作成品，可確保吸聲性能穩定，達到該工程需要的墻面吸聲要求，即全頻吸聲，低頻吸聲系數要高；

②專業化生產的成品吸聲結構不僅可以控制其自身的粉塵污染，避免產生二次污染， 還可避免現場制作選材、加工誤差；

③專業化生產制作的成品吸聲結構，可大大減少安裝誤差，確保施工質量；

④成品吸聲結構安裝簡單，施工周期短，現場安裝成本低；

⑤成品吸聲結構有更好的外觀效果，有利于提升材料的裝飾性。

（3）演播室所有與外相通的門，均采用聲閘結構。

（4）大廳地面：建議采用隔音地板。地面做法

為了防止來自于建筑結構的固體傳聲，我們?cè)O(shè)計了浮筑地板增大了隔聲量，保證了正常的背景噪聲值。

（5）根據本演播廳所處的城市區位和周圍環境分析，其廳內背景噪聲的主要來源是廳內自身的影視器材、水暖系統、空調通風系統噪聲和工作人員、觀眾。而水暖管道、空調通風系統的降噪需要對空調機房以及水暖管道等做吸聲、隔聲、減振等處理，需視現場情況確定。這些處理不在本方案的預算范圍之內，如需要另詳。

演播室設計

裝飾部分過渡自然；色彩變化具有連續性；符合現代電視呈現風格。所有景區聯動，配合設計制作智能化的景區裝飾燈光發光系統，主要包含以下項目。

演播室舞美綜合設計

（1）演播室聲學裝修

（2）綠箱制作

（3）燈光系統設計制作

聲學裝修

演播室聲學裝修是演播室性能參數的關鍵，所有材料符合阻燃、防火要求并達到環保標準，吸音降噪效果明顯； 整體裝修后達到演播室聲學要求。

木質穿孔吸音板是根據聲學原理精致加工而成,既有木制本身的裝潢效果,又有良好的吸音性能.與其它的吸聲產品相比有其*到之處.是當今國內外可以選擇]使用的裝飾材料.材質、規格及顏色根據客戶要求需要實用實量，品種有開槽多孔型、D小眼孔型，組合型等多種樣式可供選擇。

藍箱建造

在虛擬演播室系統中，跟蹤技術和色鍵技術的好壞，是一個系統性能好壞的關鍵，但這些技術的應用均是建立在一個基本的環境中，即我們所稱的虛擬演播室的藍箱。藍箱是主持人活動的實際場景，及虛擬制作的根本依據。所以藍箱質量的好壞，可能會對后續的虛擬制作工作有決定性的影響。

燈光系統

在演播室中，燈光的布局和效果對終拍攝有決定性影響。因此必須要對所有燈光進行合理的規劃，統籌安排演播室中背光、面光、頂光和側光等燈光的布局。

演播室是利用光和聲進行空間藝術創作的場所，是電視節目制作的基地。

除錄制聲音外，還要攝錄圖像。嘉賓、主持及演職人員在里面進行工作、制作及表演。因此，除了必要的攝錄編設備外，它必須具有足夠的聲、光設備和便于創作的條件。

大型演播室，多用于場面較大的歌舞、戲曲、綜藝活動等節目，也可拍電視劇，在一個大型演播室內可以分割成若干個小景區，一個接一個順序地拍下去，拍過的景區隨即較換布景再拍另外場景的節目，以提高演播室利用率。

中型演播室，以小型戲曲、歌舞、智力竟賽或者座談會等為宜。電視臺在制作形象化教學節目或編排一些帶情節的教育片時較適用。

小型演播室，以新聞、節目預告、樣板式教學等動作不大的節目為主，較多的是用于插播、配解說和拍攝小型實物為主。

電視臺一般都建設有中型演播室，可設置多個景區，以達到綜合利用演播室為目的。

可制作專題教學節目，如家庭輔導，外語教學，教育新聞等各種欄目的節目都置于一個演播室，各有自己的布景、道具，同用一套攝錄設備，同用一個控制室，只要把時間排開，只需移動一下攝像機，即可方便地到每個景區前去拍攝節目，這樣可以提高演播室的利用率，還可節約設備。

電視臺使用的中、小型演播室的內部結構，較好呈非對稱長方形。以減少聲音在墻壁之間的多次反射。演播室的層高一般為4米左右，高的可達9米以上，因?yàn)樵谔炷恢弦粲凶銐虻目臻g，以便安裝燈具走行機構、空調管道和容納多余的熱量。

演播室聲學要求既不像攝影棚那樣簡陋，又不像錄音室那樣考究。因?yàn)椋娨曋谱鞑幌耠娪澳菢酉仍跀z影棚里拍攝畫面，然后再到錄音室里去配音。往往采用同期聲，一氣呵成。為此，只要提出較主要的指標就可以了。

1.混響時間

在聲源停止輻射以后聲能下降60dB所需要的時間為混響時間。它的大小與房間容積、墻壁、地板和頂棚等界面的吸聲系數有關，電視演播室的混響時間一般設計在0.6秒左右，電視臺建造的中小型演播室為了減少混響時間只有加強吸聲措施入手。通常的做法是：室內墻壁和頂棚全部用吸音材料，裝飾無需華麗，注意各個頻段的吸聲要均勻，顏色也以灰暗色無反光為宜。常用的材料有空心磚、巖棉板、巖面袋、穿孔石膏板、鈣塑板和防火絕緣板等。按照聲學要求，除了吸聲外，還要有反射，擴散聲場和利用腔體共振吸收相關的低頻聲能的裝置。為達到防火性能的要求，制作上述裝飾體時，選材一定要符合防火規范。

混響時間測量方法，按照國家標準GBJ76-84“廳堂混響時間測量規范”執行。

中小演播室對演播燈光提出了特殊的要求。與傳統演播室相比，在燈光方面有一系列問題需要解決。

（1）演播室的照度按攝像機標準圖像的規范要求為1500-2000IX,而編輯及其它后期制作機房的照度反差如處理不好，很容易使攝像機輸出的視頻信號達不到廣播級的要求，或者雖然播音員的圖像滿足要求，但背景卻模糊不清。尤其是中小演播室背景的制作用房極易使的編輯用房形成一個“黑洞”，若單純加大編輯區的照度，會使編輯人員在強烈的眩光下工作，很不舒服。所以制作室及演播室燈光要設計合理。

（2）編輯用房的照明對光源的色溫和顯色指數均沒有要求，而電視攝像要求照明的色溫為3200K（冷光源為300K），顯色指數要求在85以上（宜在90以上）。要用**演播室三基色照明燈具達到電視攝像的照明要求，在燈光設計上需要合理選型。

（3）編輯辦公用房的照明，應該只感覺到正常的亮度，而不應有刺眼眩光，即工作人員在正常工作和平視時，看不到光源。而演播室燈光為了滿足電視攝像畫面的層次感和輪廓清晰，要求有一定的角度，燈具相對“裸露”。

（4）演播室背景采用有一圈幕布或背景板處理，播音區和背景編輯區在同一個層高，背景有實，有虛，對燈光的要求不同，背景光若處理不好，電視圖像上很容易出現刺眼的亮度反差。因此再投資有一定限制情況下要做好燈具的合理分配調整，只要做好處理即使使用一個背景光也可以了，這樣相對投資少。

燈光的用途分類與使用、

視頻技術中的燈光處理效果是為了表情達意和塑造形象，是作為視覺語言中的“調配”而存在的，但它是視頻技術中不可缺少的組成部分。燈光在演播室中三種較基本的燈光效果以及它們?cè)谝曨l技術中的地位。
