產品說明:
|
|

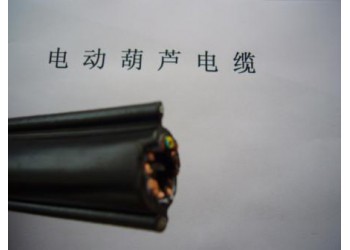

本產品適用于交流額定電壓300/500v及以下，是連接各種頻繁移動式電氣設備的銅芯橡皮絕緣橡皮護套軟電纜，尤其適用于電動葫蘆、行車和各種探傷設備。
|
型 號
|
產品名稱
|
額定電壓v
|
芯 數
|
標稱截面 mm2
|
導體長期允許工作溫度 ℃
|
|
yr
|
天然丁苯絕緣及護套多芯移動型軟電纜
|
300/500
|
1～20
|
1.0，4
|
65
|
|
yrp
|
天然丁苯絕緣及護套金屬屏蔽多芯移動型軟電纜
|
300/500
|
1～20
|
1.0，4
|
65
|
|
yrf
|
天然丁苯絕緣氯丁護套多芯移動型軟電纜
|
300/500
|
1～20
|
1.0，4
|
65
|
|
yrfp
|
天然丁苯絕緣氯丁護套金屬屏蔽多芯移動型軟電纜
|
300/500
|
1～20
|
1.0，4
|
65
|
五：主要技術指標
1．成品電纜導體(r類)直流電阻(符合gb3956規定)參照附錄a表2。
2．20℃時絕緣電阻不小于50mω/km。
3．成品電纜經受交流50hz3.5kv/5min電壓試驗不擊穿。
六：基本電纜規格及結構參數
1．絕緣和護套動力扁電纜
|
線芯*標稱截面(mm2)
|
導體結構
(根數*直徑)
mm
|
電纜z大外徑(mm)
|
|
yvfb
|
|
2*1.5
|
48*0.20
|
11.4*7.5
|
|
2*2.5
|
51*0.25
|
14.0×9.0
|
|
2*4
|
82*0.25
|
15.8×9.5
|
|
2*6
|
123*0.25
|
18.2×10.8
|
|
2*10
|
204*0.25
|
21.5×12.5
|
|
2*16
|
323*0.25
|
24.2×13.9
|
|
2*25
|
513*0.25
|
28.5×16.2
|
|
2*35
|
722*0.25
|
31.8×18.1
|
|
2*50
|
1026*0.25
|
36.6×20.5
|
|
2*70
|
1406*0.25
|
41.6×23.3
|
|
2*95
|
486*0.50
|
47.3×26.3
|
|
2*120
|
608*0.50
|
50.8×28.1
|
|
2*150
|
760*0.50
|
56.3×31.2
|
|
3*1.5
|
48*0.20
|
15.8*7.5
|
|
3*2.5
|
51*0.25
|
18.8×9.0
|
|
3*4
|
82*0.25
|
21.6×9.5
|
|
3*6
|
123*0.25
|
25.8×11.3
|
|
3*10
|
204*0.25
|
32.1×13.2
|
|
3*16
|
323*0.25
|
34.2×14.9
|
|
3*25
|
513*0.25
|
42.3×18.2
|
|
|
