產品名稱:
|

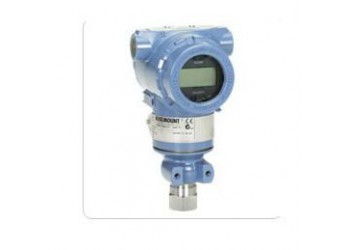

3051H高溫型壓力變送器(羅斯蒙特)
|
|
|
產品說明:
|
|
技術參數:
可測過程溫度高達375°F（191°C），且不需使用遠傳膜片密封或毛細管
精度0.25%，量程比100：1
高溫應用場合下，溫度影響與時間響應減少
傳感膜頭和線路板與3051C型相同
|
型號
|
變送器類型（選一個）
|
|
TY3051HD
TY3051HG
|
差壓變送器，用于高溫過程
表壓變送器，用于高溫過程
|
|
代碼
|
壓力范圍(URL)(選一個)
|
|
2
3
4
5
|
0-2.5至0-250inH2O(0-0.62至0-62.2kPa)
0-10至0-1,000inH2O(0-2.48至0-248kPa)
0-3至0-300psig(0-20.7至0-2070kPa)
0-20至0-2,000psig(0-138至0-13800kPa)
|
|
代碼
|
輸出
|
|
A
M(1)
|
4-20mA，帶有基于HART協議的數字信號
低功耗，1-5Vdc，帶有基于HART協議的數字信號(0.8-3.2Vdc輸出，用選項代碼C2)
|
|
代碼
|
|
過程連接
過程法蘭材料
|
排液/排氣
|
法蘭接頭
|
|
|
2
7(2)
|
|
|
代碼
|
過程隔離膜片
|
|
2
3(2)
5
|
316L SST
哈氏合金C-276
鉭
|
|
代碼
|
O型環材料
|
|
A
|
玻璃填充四氟乙烯(TFE)
|
|
代碼
|
過程充液
|
|
D
H
N
|
D.C.200硅油
惰性液
Neobee M-20
|
|
代碼
|
傳感膜頭隔離膜片材料
|
|
2
|
SST
|
|
代碼
|
傳感膜頭充液
|
|
1
2
|
硅油
惰性液(鹵代烴)
|
|
代碼
|
|
|
A
B
C
D
J
K
L
|
|
鋁，聚氨酯涂層
鋁，聚氨酯涂層
鋁，聚氨酯涂層
鋁，聚氨酯涂層
SST
SST
SST
|
1/2-14NPT
M20×1.5(CM20)
PG13.5
G1/2
1/2-14NPT
M20×1.5(CM20)
PG13.5
|
|
(1)不適用于危險場所認證選項代碼I1、N1、E4和K6。
(2)符合NACE MR 01-75材料。
|
代碼
|
選項
|
|
B5
B6
E5
I5
K5
C6
K6(1)
I1(1)
N1(1)
E8
E4(1)
E7
I7
L4
M5
M6
Q4
J1(2)
J3(2)
T1(3)
C1
C2
C4(4)
S4(5)
P1
P2
D3
D8
|
安裝支架
2英寸管道安裝與面板安裝通用安裝支架，碳鋼螺栓
2英寸管道安裝與面板安裝通用安裝支架，SST螺栓
危險場所認證
廠家互檢(FM)隔爆認證
廠家互檢(FM)非易燃與本質安全聯合認證
廠家互檢(FM)隔爆與本質安全認證
加拿大標準協會(CSA)隔爆與本質安全認證
(要求電壓42.4Vdc)
CSA與CENELEC隔爆與本質安全認證
baseEFA/CENELEC本質安全認證
baseEFA N類認證
CESI/CENELEC隔爆認證
日本工業標準(JIS)隔爆認證
加拿大標準協會(SAA)隔爆認證
加拿大標準協會(SAA)本質安全認證
法蘭與接頭用螺栓
奧氏體316 SST螺栓
表頭
液晶表頭，用于鋁制外殼（僅限外殼代碼A，B，C）
液晶表頭，用于SST外殼（僅限外殼代碼J，K，L）
其它選項
校驗數據
只有本機零點調整
無本機零點或量程調整
耐瞬變電壓保護端子塊
定制軟件組態（隨合同完成CDS00806-0100-4001）
0.8-3.2Vdc輸出，帶有基于HART協議的數字信號（僅限輸出代碼M）
模擬輸出級符合NAMURNE43，1994年1月18日
與一體化孔板組件相連-參照PDS00813-0100-4686訂貨信息
靜壓測試
清洗，用于特殊應用場合
1/4-18NPT過程連接(無法蘭接頭)
陶瓷球排液/排氣閥
|
|
(1)不適用于低功耗選項代碼M。
(2)本機零點與量程調整為標準型，除非選項代碼J1或J3。
(3)不適用于危險場所認證代碼I1或K6。
(4)在工廠中預設置為符合NAMUR的操作，不能在現場改變?yōu)闃?biāo)準操作。
(5)該選項靜壓額定值為3,000psi(20684kPa),僅適用于無相連管道的工廠組裝，且僅限于量程2,3,4,5。
|
|
|
|
|
