各仿真設備通過實時光纖反射內存卡及光纖HUB級聯，由試驗綜合控制系統進行綜合管理與調度，構成圖1所示的試驗光纖網絡。其中，試驗室1、2位于同一樓宇，用普通多模光纖線連接，試驗室3位于上千米的遠距離樓宇，與通過多模光纖連接，如圖6所示，構成連接3個試驗室的三套光纖網絡，分別為：光纖網A、光纖網B、光纖網C。三套光纖網絡可以斷開HUB間的連接，實現物理上的隔離，互不影響工作，滿足遠距離多試驗室并行試驗的要求。
試驗綜合控制與管理系統用于仿真試驗的綜合管理與調度，實現參試設備及狀態的統一管理、試驗過程中的大型非標設備的遠程控制、試驗流程的實時控制、故障的報警及處理、試驗數據的實時記錄與監控等功能。
該實時光纖反射內存網在功能上主要有以下幾方面的優勢：
1.
實現遠程互連的能力
2.
隨著仿真實驗復雜度的提高，需要多樓宇多試驗室間設備的遠程互連，通過單模光纖及光纖HUB將遠距離的試驗室設備進行連接，單模光纖支持的傳輸距離可達20km。對于距離300m以內的試驗室則可通過多模光纖進行近距離傳輸，達到傳輸效果與成本的***優。
1.
實現并行開展多項試驗的能力
2.
面對試驗任務緊急的情況，需要并行開展多項試驗。試驗綜合控制系統可以控制各個HUB，將整個網絡切分成幾個相互隔離的小網絡，互不影響，可同時開展試驗，滿足多試驗室并行試驗的需求。
1.
實現故障的隔離排查能力
2.
試驗綜合控制系統通過監控HUB各個端口設備連接運行狀態，遠程控制并旁路掉光纖網絡任意節點，在進行故障排查時可以方便地將某一節點接入或移出網絡，有效的提高的故障排查的效率，同時可以快速隔離故障節點。
反射內存卡-實時仿真技術網
）的成立正是為了推動國內反射內存產品的研究、發展與應用。主要研究反射內存技術，高速數據傳輸技術，接口內存讀寫機制，實時操作系統中的應用。網站包括經典分布式仿真系統，過程控制，數據采集，半實物仿真和抗干擾遠距離數據傳輸的使用案例。
在半實物實時仿真系統中，反射內存卡成為標配。其原理易于理解，使用方法簡單，抗干擾能力強，實時性高，支持中斷傳輸，中斷，軟件開發代碼少，擴展能力強，應用案例多，縮短了系統的研發周期，節省了人員支出，增強了系統健壯性，將軟件開發人員從復雜的通訊協議中解放出來，不再為大批量的數據傳輸擔心帶寬，不確定的時延而浪費時間。反射內存卡也應用于包括軌道交通、冶金，電力系統仿真等行業。
反射內存卡-實時仿真技術網是一個半實物實時仿真系統的技術交流平臺。主要涉及仿真平臺搭建，反射內存卡通信，仿真協同軟件，實時操作系統，故障注入方法等功能的實現。網站包括搭建一個仿真系統平臺所需的硬件資料，操作系統平臺，仿真軟件開發環境，以評估仿真系統能達到的性能參數。

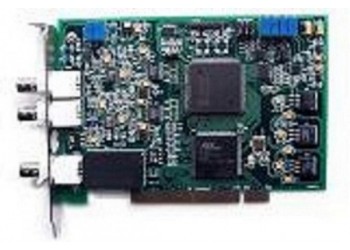

新的主流半實物實時仿真系統都是基于5565系列反射內存網。PCI-5565PIORC,PMC-5565PIORC,PCIE-5565，VME5565這一系列板卡支持多種硬件平臺和多種操作系統，經過多年的驗證，5565PIORC系列反射內存卡提供了更高的集成度和更高的可靠性。
網站出售反射內存卡，提供***完備的反射內存卡測試方案，測試程序及源碼，詳細應用案例，硬件安裝指引，驅動程序（包括常見實時系統及反射內存卡DOS驅動），反射內存卡的內存分配方法及中斷使用方式說明，更多反射內存使用方法和說明文檔可以到本站資料下載欄目下載。現貨反射內存卡價格全網***優惠！
反射內存卡-實時仿真技術網的成立正是為了推動國內反射內存產品的研究、發展與應用。主要研究反射內存技術，高速數據傳輸技術，接口內存讀寫機制，實時操作系統中的應用。網站包括經典分布式仿真系統，過程控制，數據采集，半實物仿真和抗干擾遠距離數據傳輸的使用案例。
在半實物實時仿真系統中，反射內存卡成為標配。其原理易于理解，使用方法簡單，抗干擾能力強，實時性高，支持中斷傳輸，中斷，軟件開發代碼少，擴展能力強，應用案例多，縮短了系統的研發周期，節省了人員支出，增強了系統健壯性，將軟件開發人員從復雜的通訊協議中解放出來，不再為大批量的數據傳輸擔心帶寬，不確定的時延而浪費時間。反射內存卡也應用于包括軌道交通、冶金，電力系統仿真等行業。
