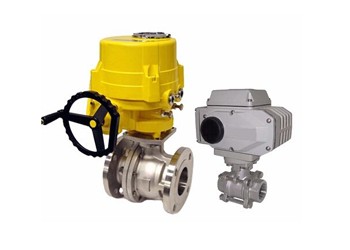

江森法蘭電動球閥
產品概述
電動球閥的執行機構是全電子式電動執行機構，采用機電一體化機構，具有機內伺服操作和開度信號位置反饋、位置、指示、手動操作、連線簡單等功能：防爆型電動球閥在用途方面有了很大的提高和改善，廣泛應用于航天航空、國防軍工、石油化工、電力裝備、鋼鐵冶金、船舶工業、樓宇自控、自動控制、核工業等行業中，也是工業窯爐、工程建設產品。
電動法蘭球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直結方式，電動執行機構內置伺服系統，無須另配伺服放大器，
輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕，阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNlC、PSQ、HQ、DHL等型號電子式電動執行機構或 GTX、AL等氣活塞式執行機構。
CH執行機構可直接接收計算機或工業儀表等輸出的4~20mADC或1~5VDC控制信號，220VAC電源，根據閥位反饋信號預設定值比較偏差對執行機構驅動電機進行智能步距調整（PID調節），以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4~20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，及信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可順時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
執行標準
1、設計與制造：GB12237-89、APl608、APl 6D、JPl 7S-48、BS5351、DlN3357。
2、法蘭尺寸：JB/T74~90（JB74~90）、GB9112~9131、HGJ44~76、SH3406、ANSl
B16.5、JlS
B2212~2214、NF
E29-211、DlN2543。
3、結構長度：GB12221-89、ANSl B16.10、JlS B2002、NF E29-305、DlN3202。
4、檢驗主試驗：JB/T 9092、APl 598。
技術參數和性能
CH執行機構技術參數
閥體參數
電 源
AC200/220V，50/60Hz
公稱通徑
DN10~300mm
輸出力矩
50N·M~2000N·M
公稱壓力
PN1.6 2.5 4.0 6.4 31.5MPa（定制）
動作范囲
0~90° 0~360°
泄漏量
軟密封：零泄漏
硬密封：≤額定流量10
動作時間
15秒/30秒/60秒
執行機構
可另配PSQ、HQ、UNlC、361RS等電子式電動執行機構
保護裝置
過熱保護
流量特性
快開特性
環境溫度
-30°~60°
可調范圍
DN10-80
DN100-300
250：1
350:1
手動操作
同附帶手柄操作
基本誤差
±1%
限位
電氣、機械二重限位
誤區
≤1%
防護等級
相當于lP-65
回差
≤1%
位置測量
可選裝開關或電位計
適用溫度
密封面
驅動電機
8W/E
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口
PE1/2” 進線線鎖
主要外形尺寸
公稱通徑DN（mm）
尺寸
L
D
D2
D1
L2
H
L1
Z-d
15
130
95
65
45
136.5
284
216
4-14
20
140
105
75
55
136.5
284
216
4-14
25
150
115
85
65
136.5
284
216
4-14
32
165
135
100
78
136.5
284
216
4-18
40
180
145
110
85
136.5
284
216
4-18
50
200
160
125
100
136.5
284
216
4-18
65
220
180
145
120
136.5
328
216
4-18
80
250
195
160
135
140
380
270
8-18
100
280
215
180
155
140
387
270
8-18
125
320
245
210
185
140
426
276
8-18
150
360
280
240
210
140
458
290
8-23
