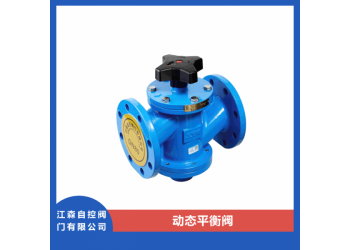

動態平衡閥

產品概述：

動態平衡閥用于需要進行流量控制的水系統中尤其適用于供熱，空調系統等非腐蝕性液體介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。

特點介紹：

1. 能使系統流量自動平衡在要求的設定值：

2. 能自動消除水系統中因各種因素因素引起的水力失調現象，保持用戶所需流量，克服冷熱不均，提高供熱，空調的室溫合格率：

3. 能有效地克服大流量，小溫差的不良運行方式，提高系統能效，實現經濟運行。

主要零件材料

閥體	球墨鑄鐵	手輪	鑄鋼
閥套	不銹鋼	閥芯	黃銅

工作原理介紹：

動態平衡閥由自動調節閥瓣兩部分組成。系統流體的工作壓力為p1，手動調節閥瓣的前后壓力分別為p2、p3. 當手動調節閥

調到莫一位置時，即人為確定了設定流量，以及相對于的固定（p2-p3）值。當系統流量增大時。（p2-p3）的實際值超過了允許的給定值，此時自動調節閥瓣自動關小，直至流量重新維持到設定流量，反之便然。

結構形式

該閥主要由閥體，上下蓋，自動調節閥瓣，手動調節閥瓣，膜片和彈簧等組成，如上圖所示：

主要外形尺寸及性能參數：

產品設計選型

1. 一般在管網大的分支點，熱入口，室內立皆管應設計，安裝動態平衡閥，以提高系統調節性能。

2. 選用時可參考（主要外型尺寸及性能參數表）和（自力式平衡閥選型圖），設計流量應選在圖中的涂黑部分。

3. 動態平衡閥可安裝在供水管上，也可安裝在回水管上。當系統流體工作壓力超過散熱器允許工作壓力時，為安全起見，動態平衡閥宜安裝在供水管上：

4. 使用溫度100℃ ，公稱壓力1.6mpa

5. 適用應差范圍：20-300kpa。當系統流體工作壓力超過散熱器工作壓力時，為安全起見，動態平衡閥宜安裝供水管上。

6. 動態平衡閥不具備關斷功能，根據需要應另設關斷閥門。

7. 選用DN15-DN25口徑的動態平衡閥，須注明連接方式。
