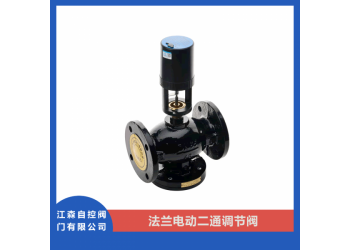

江森法蘭電動二通調節閥
產品概述
電動調節閥是由作用力2500N或4000N電動執行器與口徑DN40-DN200調節閥體組合而成的電動調節閥系列：其廣泛應用于空調，制冷，采暖以及其它樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制系統溫度，濕度，壓力和節能的目的。
產品特點
1. 執行器選用鋁壓鑄的支架和外罩，體積小，重量輕，強度高。
2. 執行器選用永磁同步可逆電機，帶有過載保護功能，限位開關，執行器自行停止。
3. 工作電壓：AC24V±10﹪50/60HZ（也可以訂制選用AC220V）
4. 控制信號：開關/浮點信號 模擬：0-10V/4-20MA信號
5. 閥體結構形式有兩通單做閥，兩通平衡閥，三通分流閥及三通合流閥
6. 閥體與管道的連接形式為PN16GB9113.3法蘭連接。
7. 閥體可選鑄鋼，鑄鐵以適應不同工作介質及溫度，介質溫度較高時，閥體可選擇散熱性。
8. 帶有閥門行程自適應功能，便于現場安裝和調試。
9.
可選配手動裝置，實現手動打開/關閉，執行器的設計符合IEC國際標準。
執行器型號
RA3092
RA3092
RA3092
RA3092
控制類型
可逆的，遞增控制
比例式制型正轉或反轉
可逆的，遞增控制
比例式制型正轉或反轉
電源電壓
AC24V±10﹪50/60hz，也可以采用AC220V±10﹪50/60HZ
電機形式
交流永磁同步可逆電機
作用力
2500N
2500N
4000N
4000N
控制信號
增量/浮點信號
0（2）-10VDC或0（4）-20mADC
增量/浮點信號
0（2）-10VDC或0（4）-20mADC
反饋信號
可加電位器（-Y）和輔助開關（-H）
0（2）-10VDC或0（4）-20mADC
---
0（2）-10VDC或0（4）-20mADC
功率消耗
10VA
12VA
16VA
16VA
運行速度
4.2/mm（可根據用戶要求調節）
行程
45mm
凈重
4kg
防護等級
lP54
工作溫度
-10℃-50℃
-10℃-50℃
-10℃-50℃
-10℃-50℃
儲存溫度
-20℃-60℃
-20℃-60℃
-20℃-60℃
-20℃-60℃
工作溫度
10﹪-90﹪RH無結露
執行器技術參數
閥體通徑
DN40
DN50
DN65
DN80
DN100
DN125
DN150
DN200
長度（L）
200
230
290
310
350
400
480
500
高度（H1）
435
445
475
485
500
535
550
650
高度
二通
85
95
115
125
150
175
200
240
三通
140
150
175
180
215
235
260
300
D/DN
150/84
165/99
185/118
200/132
220/156
250/184
285/211
340/266
K/孔數
110/4
125/4
145/4
160/8
180/8
210/8
240/8
295/8
連接管徑
G1-1/2
G2
G2-1/2
G3
G4
G5
G6
G8
