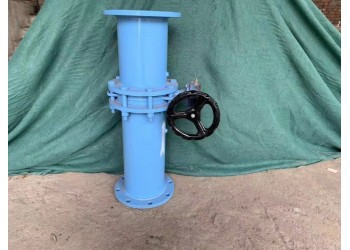

旋轉式孔板流量計的優點
煤礦瓦斯廣泛使用的孔板流量計多為固定孔板流量計，該裝置設置在抽放主管、分管和支管上，當流體經管道內的節流裝置會產生一定的管道阻力，隨著管線的延伸，特別是分支管線的增加，造成抽放管線阻力增大的問題，為保障抽放系統末端抽放負壓，提高抽放效果，本廠根據市場需求研發旋轉式孔板流量計，用以解決抽放管線阻力問題，旋轉式孔板流量計做到了將測量孔板與旁通管路二合一，即能使用孔板測量流量，又能使介質完全無阻擋通過管路，減小管線阻力，起到旁通的作用。
本設計結構緊湊、操作簡單、啟閉靈活、使用安裝方便，也解決了行道狹小安裝極不方便的問題，可根據不同管徑匹配不同管徑的流量計。
旋轉式孔板流量計對管道的條件
（1）節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。
（2）安裝節流件用的直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正系數。
（3）為保證流體的流動在節流件前1D處形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以
1）直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。
2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關，（β=d/D, d為孔板開孔直徑，D為管道內徑）。
（3）節流件上游側di一阻力件和第二阻力件之間的直管段長度可按第二阻力、件的形式。
