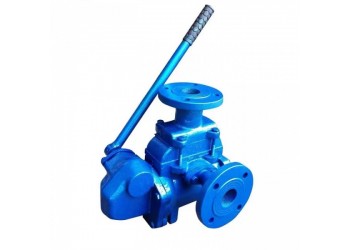

SH-38手搖泵，人防手搖泵

一、SH-38手搖泵產品概述：

SH-38手搖泵適用于抽吸清水、汽油、煤油及對鐵和銅等無腐蝕性之液體，不適用于含有纖維或其它固體顆粒的液體。抽吸液體之溫度在60℃以下(系指皮碗式泵)。其性能范圍；流量為15-59升/分，大揚程為30米。

本型手搖泵結構緊湊，式樣大方美觀，使用方便可靠，只需1-2人用手往復搖動搖手柄即可工作。可供工礦、企業、學校、車輛、船舶等單位使用。

目前所制造的本型泵有：S-25、S-38及SH-25、SH-38等四種。

二、SH-38手搖泵型號意義：

如：S-38、SH-38

S-為皮碗式，適用于吸送清水

SH-為活塞式，適用于吸送油類液體

38-為泵之吸入及吐出口直徑單位毫米

三、SH-38手搖泵零件名稱及編號

	零件名稱及編號
1泵體	13泵蓋紙墊	26填料壓蓋
2吸水閥座	14泵蓋	27雙頭螺栓
3吸水閥	15標牌	28螺母
4壓水閥座	16鉚釘	29搖手柄部件
5壓水閥	17螺栓	30墊圈
6蓋板	18襯套	31螺母
7活塞式部件	19栓銷	32雙頭螺栓
（7）皮碗式部件	20螺栓	33拉桿
8螺栓	21軸	34吸入管
9搖臂	22填料座	35四方螺塞
10蓋板紙墊	23墊圈	36活塞連桿
11吸入、吐出管紙墊	24螺母	37螺母
12吐出管	25填料

四、SH-38手搖泵結構說明

本型泵的結構原理是，當用手往復搖動搖手柄(29)時，通過軸(21)、搖臂(9)、

連桿(36)等傳動機構，使活塞(7)作往復運動。如圖所示，當活塞向左移動時，右端的泵缸體積逐漸擴大，形成真空，液體從吸水管(34)經過鑄在泵體旁邊的吸入流道頂開吸水閥進入缸體右端。在同一時間里，缸體左側由于活塞的壓縮，使壓水閥(5)頂開，液體經吐出管(11)排出。若活塞的運動方向返回向右時，則泵缸左側吸入液體，泵缸右側排出液體，這樣往復不歇地把液體吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板(6)限止，吸水閥向上行程由壓水閥限止。蓋板與泵體用螺栓(8)緊固，活塞行程由泵蓋(14)和泵體限止。

為了安裝在墻上或其它基礎上，泵體有三個螺栓孔。

五、SH-38手搖泵主要性能規范

型號	S-25	S-38
	SH-25	SH-38
活塞直徑（毫米）	75	100
活塞行程（毫米）	70	30
往返次數（次/分）	30-45
給水量（升/次）	0.5	1.3
流量（升/次）	15-23	39-59
大揚程（米）
大吸上揚程（米）	4.5
吐出及吸入口徑（毫米）	25	38
重量（公斤）	19	27
工作人數	1-2

六、SH-38手搖泵檢修內容

1、調換活塞環及皮碗

①所使用的手搖泵為活塞式時；先將泵蓋拆除，拆下活塞環，倘發現磨損過多，則掉換活塞環，倘活塞環彈性降低，不能與水泵體壁貼牢而間隙過大，則亦必須掉換活塞環，檢查活塞環是否與汽缸壁服貼，可用漏光或漏水試驗測定。

②所使用的手搖泵為皮碗式時，將泵蓋拆掉，看皮碗是否有所損壞，因?yàn)槠ね胧怯门Ｆぷ龀傻模谑褂靡粋€時期很可能磨損，破裂，

因此須換新的皮碗。

2、檢查吸壓水閥

每臺水搖泵有四只水閥，即吸水閥及壓水閥各二只，都裝在泵體上，只要拆除蓋板螺母，就可取出（參看水閥示圖）。

檢查水閥的關鍵問題，須檢查閥與閥座是否密合，即使用一段時間后，可能已被磨損腐蝕不平，

而造成漏水，因此在檢修時須將閥拆開檢查，倘已發現不平，則須用研磨砂研磨，閥與閥座接合處光潔度為△8。

七、、SH-38手搖泵外形安裝尺寸表

尺寸	A	B	C	D	E	F	G
型號
S-25	200	55	135	250	260	254	35
SH-25
S-38	246	54	165	295	310	295	43
SH-38
