AS16-2CB潛水排污泵拆解維修及安裝簡圖

AS 吸砂泵技術說明

1.設備名稱          吸砂泵

2.設備安裝地點     沉砂池砂斗內

3.技術參數

規格型號      AS1.6-2CB

流量          ≥22m³/h

揚程          ≥5.8 m

4 .用途

主要將沉淀在池底的泥沙等比重較大的顆粒和污水的合液提混升、并輸送到池外砂水分離器內。

5.工作原理

吸砂泵置于沉砂池儲砂斗內，根據設定的周期（可調）運行，將沉淀在池底槽內的砂水混合液通過泵提升并排到池邊的砂水分離器內。

6.產品特點

采用大通道抗堵塞、耐磨損、耐腐蝕水力設計，能有效地通過直徑25-80mm的固體顆粒；設計合理、抗堵塞、纏繞能力強；采用新材料的密封，可以使泵安全連續運行在8000小時以上；潛水開放式葉輪設計，可排除渠底的砂水混合液，防護等級IP68，絕緣等級F級；結構緊湊、移動方便、安裝簡便，無需建泵房，可減少工程造價；自動安裝系統，給安裝、維修帶來了大的方便，人可不必為此而進出污水坑；對產品的漏電、漏水以及過載等進行保護控制，提高了產品的安全性。

7.供貨范圍

完整的吸砂裝置、附件、緊固件、控制箱以及所需的電纜和信號線收放裝置等。

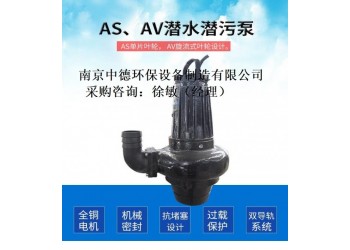

A提砂泵

1.設備名稱            A潛水排污泵

2.型號                A5.5

3.數量                  臺

4.技術參數

流量             Q=30m3/h

揚程             H=20m

電機功率         P=5.5KW

出水管口徑       ф=100mm

5.產品特點

（1）A系列潛水排污泵采用大通道抗堵塞水利部件設計，能有效地通過直徑≥25 mm的固體顆粒,適用于吸砂泵；

（2）采用新材料的密封，可以使泵安全連續運行在8000小時以上；

（3）設有繞阻超溫報警，繞阻漏水報警，繞阻防凝露裝置；

（4）電機保護等級為IP68，定子采用F級絕緣。

6.材質

（1）潛水排污泵葉輪采用高硅球墨鑄鐵，機座、泵殼采用鑄鐵HT200，能承受一定的沖擊負荷；

（2）潛水排污泵奠基電機軸采用2Cri13不銹鋼制造；

（3）潛水排污泵的軸承為NSK\SKF軸承；

（4）機械密封采用碳化鎢，靜密封采用丁晴密封圈。
