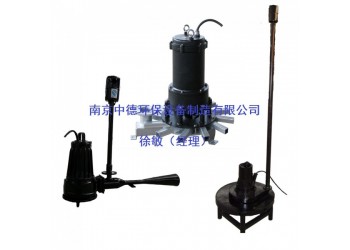

射流自吸式潛水曝氣機原理及用途：
通過潛水泵產生的水流經過噴嘴形成高速水流，在噴嘴周圍形成負壓吸入空氣，經混合室與水流混合，在喇叭形的擴散管內產生水氣混合流，高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域內渦旋攪拌，完成曝氣，并且其軸功率不隨潛沒深度的變化而變化，進氣量可以調節。正因為如此，射流式曝氣機可以在水位變化較大的池中應用。
射流自吸式潛水曝氣機特點：
該曝氣機由潛水電泵與噴射泵組成，從而使水體攪動與充氧同時進行，既可獲得較高的氧氣吸收率，又具有葉輪無堵塞優點。 強有力的單向液流，造成有效的對流循環，且電機負荷隨水位的變化很小，安裝簡單。
適用工況：
QSB型深水自吸式潛水射流曝氣機可在下列條下下正常連續運行：
1 zui高介質溫度不超過40°C；
2 介質的PH值在5~9；
3 介質密度不超過1150kg/m3。
型號表示方法：
使用說明
1、安裝前：
（1）必須詳細閱讀說明書，避免使用不當而損壞機器。仔細檢查潛水曝氣機的選型是否正確，實際使用條件是否與規定的使用條件*。
（2）清理水池或水道，防止雜物進入曝氣口。
（3）應由一名電工，用0-500V兆歐表，檢查電機主電纜三芯線對地絕緣電阻不得低于5兆歐，嚴禁使用兆歐表檢查控制電纜，避免損壞曝氣機內部的電器元件，而應用萬用表檢查控制電纜線。
（4）檢查電壓一定要在銘牌上標出的額定電壓5的范圍內。如果電源離潛水曝氣機的使用距離較遠時，考慮線損，電纜的截面積應加大，接頭應盡可能少，且接頭作密封處理，以防漏水；另外考慮維護檢修的方便，建議設置機旁端子箱。
（5）潛水曝氣機配有控制柜，使用前應仔細閱讀其說明書，并檢查設備接線是否正確，啟動裝置是否靈活，觸頭接觸是否良好，啟動設備的金屬外殼是否可靠接地，檢查所有接線處有無松動，并重新緊固一次。
（6）潛水曝氣機上的動力電纜線、接地線和控制電纜線應與控制柜（箱）的接線頭一一對接。
（7）潛水曝氣機的接地線為雙色線（黃/綠），為保證安全，必須連接牢靠，且比其它線長出50mm。
（8）檢查葉輪旋轉方向使用三相電源的潛水曝氣機，在潛水曝氣機初次啟動或每次重新安裝后都應檢查轉動方向，轉動方向不正確，會降低效率，并損壞潛水曝氣機。檢查方法是：潛水曝氣機在zui終安裝前，應舉高并作簡單的啟動，從底部向上看潛水曝氣機的吸水口，葉輪按逆時針方向旋轉。如果旋轉方向不正確可以交換控制柜或端子箱上三相線中的任意兩條線的位置，就能改變轉動方向。如果幾臺潛水曝氣機連到一控制柜或端子箱上，各臺潛水曝氣機必須單獨進行檢查。
2、安裝
（1）固定濕式安裝：采用自動耦合系統，潛水曝氣機沿導軌下滑到底座，與出水口自動耦合并密封可靠（詳見自動耦合裝置安裝說明書）。
（2）移動式安裝：以底盤支撐，底盤根據用戶需要可固定或不固定在基礎上，接上電源即可工作。
（3）吊裝潛水曝氣機時，必須切斷電源，確保安全；在吊裝過程中加強對電纜的保護，嚴禁劃破、劃傷電纜。
3、啟動和運行監視
（1）啟動前必須確認葉輪的旋轉方向。
（2）合閘后，不能立即啟動潛水曝氣機，應通過控制系統對潛水曝氣機進行自檢，如發現有故障出現（電控柜上出現閃光報警或警報報警），應檢查并排除故障，然后方可啟動，若電機不轉，應迅速果斷地拉閘，應檢查并排除故障，以免損壞電機。
（3）潛水曝氣機啟動后，應注意觀察電機及線路電壓表和電流表，若有異常現象，應立即停機查明原因，排除故障后方能重新合閘啟動。
（4）幾臺潛水曝氣機由一臺變壓器供電時，不能同時啟動，應由大到小逐臺啟動；停止時，應由小到大逐臺停止。
（5）運行中電流監視：潛水曝氣機的電流不得超過銘牌上的額定電流，三相電流不平衡度，空載時不超過10，額定負載時不超過5。
（6）運行中電壓監視：電源電壓與額定電壓的偏差不超過5，三相電壓不平衡度不超過1.5。自吸式潛水射流曝氣機電線接法：
四芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線。
五芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線，一芯線是31#線（電機漏水信號線）
七芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線，一芯線是31#線（電機漏水信號線），另外兩芯線是11#，12#線（電機過熱保護信號線）
選型與安裝：
需本公司協助選型時，用戶應提供池型、介質特性、所需進氣量、潛水深度等相關數據，以便本公司設計和提供優質設備，更好地滿足用戶的需求。QSB型深水自吸式潛水射流曝氣機的安裝形式有自耦式和移動式兩種。自耦式安裝是將曝氣裝置和的底座固定在水池底部，在池頂安裝好配套的支撐塊，用導軌使兩者相連，潛水電泵與特定支架聯接好后沿導軌下滑到底座出口位置，通過泵自重，自動耦合并密封。自耦式安裝無需安裝或維修人員進入水坑即可提升和安裝電泵。移動式安裝方式是將深水自吸式潛水射流曝氣機安裝于池底部，依靠自重定位，具有安裝位置可變動、靈活、成本低等特點。
