QJB2.2/4-1100/2-85P潛水低速推流器
一 、產品信息
QJB型潛水攪拌機為混合攪拌和低速推流兩大系列產品。
二、 用途：
低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池和厭氧池，其產生低切向流的強力水流，可用于池中水循環及硝化、脫氮和除磷階段創建水流等。
三、 結構簡介及性能特點
1.結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。
2.葉片具有自潔功能，可防雜物纏繞、堵塞。
3.與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4.電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。
5.機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。
四、 產品說明
配用功率范圍：1.5-7.5KW
葉輪直徑范圍：1100-2500mm
葉輪轉速范圍：35-115r/min
推力范圍：≤4275N
材質：葉漿采用進口聚氨酯材料，電機殼鑄鐵，NSK進口軸承，具體情況可根據客戶要求定做產品
五 適用范圍
潛水攪拌機可在下列條件下正常連續運行：
★ zui高介質溫度不超過40°C
★ 介質的PH值在5-9
QJB2.2/4-1100/2-85P潛水低速推流器
六、安裝系統圖:
七 、選型注意事項：
潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機*流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌效果,超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前首先確定潛水攪拌機運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。
攪拌機所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。
低速推流型
1 根據圖B1或表B1確定攪拌池的池型校正系數。
2根據圖B2或表B2確定待攪拌介質的污泥校正系數。
3根據攪拌介質初始流速y，通過圖B3確定單位流量的耗功。
4用攪拌介質初始流速y乘以葉輪旋轉時所形成的截面積計算出攪拌機的流量。
5用攪拌機的流量乘以單位流量的功耗，再乘以污泥校正系數和池型校正系數，即可得出整池介質所需的功率。

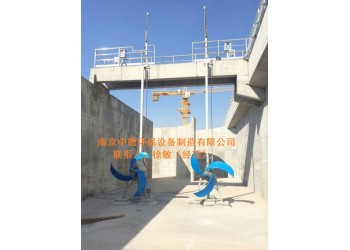

潛水低速推流器運行工況：
