本廠自行開發的潛水型浮筒攪拌機，結構緊湊體積小。中高速攪拌機由浮筒、潛水電機、葉輪、鋼絲繩和導桿組成；低速浮筒攪拌機由葉槳、減速機、潛水電機、鋼絲繩、主軸和浮筒組成。液下立式環流攪拌機? LHJ中高速環流攪拌機 低速立式環流攪拌機
產品簡介

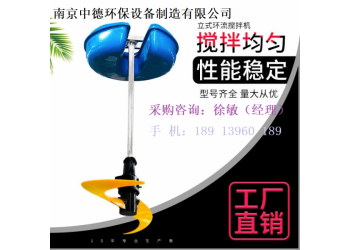

液下立式環流攪拌機是針對一些面積較大、池深較深的方形或圓形池型而設計開發的新一代攪拌設備，在總結國內外現有污水攪拌設備的基礎上，對產品的結構和性能進行了創新，特別是在推進式攪拌機的基礎上，創造性地將臥式結構改為立式環流結構，使其在整體結構、技術性能、攪拌效率、服務面積、適用性等方面更具顯著特點，具有使用壽命長、噪聲低、安裝維護方便、投資省、運行費用低等優點。
本使用說明包括產品的安裝調試、操作運行、維護保養等方面應該遵守的一些規定。在設備操作運行前，請用戶認真閱讀并掌握有關規定，弄清以下一些問題：
l 產品的型號、規格與所用的場合是否匹配；
l 配備的控制柜型號是否與主機匹配；
l 根據用戶需要，可以配備端子箱，請確定具體型號；
l 成套供應、備品備件是否與合同相符。
工作機理
采用大排量螺旋漿式的推進葉輪作為主要水力部件。運行時，潛水電機帶動推進葉輪工作，使流體產生一定流速，在水池底部以一定角度向四周噴射擴散，形成環狀主流帶。因為主流帶流速較大，在其周圍形成了以其為中心的紊流區域，促使整個池中的水形成上下翻動的大循環，從而實現大面積立體環流攪動，使池中污泥始終處于翻動和懸浮狀態，增加了物相接觸面，消滅了攪拌死角，達到了均勻、溫和攪動的目的，保證了良好的厭氧處理效果，提高了處理效果。
LHJ型立式環流攪拌機，根據使用場合不同還可分為中低速攪拌系列和低速攪拌系列：
1、中高速攪拌系列，轉速相對較高，服務范圍相對較小，但攪拌較為溫和，可適用于污水處理廠的厭氧或兼氧處理中；
2、低速推攪拌系列，轉速低、服務范圍大，水力效率高，攪拌均勻，可適用于各類污水處理工程的調節池中使用，也可用于厭氧或兼氧池使用。
產品特點：
1、紊流面積大，作用區域廣，攪拌溫和、均勻，能有效地減少甚至消除攪拌死角,不會對活性污泥的絮狀結構和菌膠團產生破壞作用；
2、水流采用大循環的流動方案，攪拌污泥充分，適用水深2～9m，輻射面積100～800平方米；
3、攪拌機的動力為潛水電機，且與攪拌機同軸，應用時潛入液下工作，不僅冷卻條件好，適用深度范圍廣，而且不會產生噪聲等二次污染；采用機電一體化結構，可以減少機械損耗，提高機組效率；
4、潛水電機的主密封為兩道串聯式機械密封，同時還采用了多道輔助密封系統，保證了電機密封可靠性；
5、潛水電機配置了漏油、定子超溫、缺相、短路等多項報警保護系統，使產品使用更安全、可靠；
6、安裝方便靈活。可采用多種安裝方式進行安裝，采用浮動安裝時無需建造廠房和構筑安裝平臺，綜合投資省，安裝、使用、維修方便；
7、不受池形和體積大小的限制，可一池一機，也可一池多機，可根據工藝要求隨時增減數量，隨時移動安裝位置。可進行集中自動控制，也可單機運行工作，管理極為方便。
產品適用范圍和使用條件
本產品可廣泛應用于石油、化工、印染、制革、醫藥、食品、造紙、紡織等行業中工業廢水和城市生活污水的厭氧、兼氧處理。
使用條件：水溫：0℃～45℃ PH值：4.5～9.0
型號說明
結構簡介：
本廠自行開發的潛水型浮筒攪拌機，結構緊湊體積小。中高速攪拌機由浮筒、潛水電機、葉輪、鋼絲繩和導桿組成；低速浮筒攪拌機由葉槳、減速機、潛水電機、鋼絲繩、主軸和浮筒組成。
產品規格和技術參數：
在額定電壓380V、頻率為50Hz時的技術參數表：
安裝調試：
中高速攪拌機的安裝
⑴.將四只浮筒包箍分別緊固在浮箱四邊的中間位置，然后將固定用鋼絲繩的一端用卸扣連接在包箍上的耳環上。安裝時應根據現場情況，準備四根足夠長且牢固的繩索，分別拴牢鋼絲繩的另一端。
⑵.潛水攪拌機電纜線應固定在一根鋼絲繩上，順延到岸邊接入電控柜。
⑶. 檢查電機的旋轉方向。在潛水攪拌機初次安裝啟動前，或每次重新安裝后，都應檢查旋轉方向。檢查方法是：瞬間啟動潛水攪拌機，觀察葉輪旋轉方向與標牌指示的方向*。如果旋轉方向不*，只需交換三相中任意兩相線的位置即可。如果是多臺潛水攪拌機連在同一臺控制箱或端子上，各臺潛水攪拌機必須單獨進行檢查。
⑷.用吊具拴牢浮筒注意平衡，不能直接吊在包箍耳環。用起吊設備將整機徐徐吊起，慢慢放入池水中，解開吊具，用蠅索將其輕輕的拉到池中位置，浮筒以四角對四池邊的菱形位置擺放。然后把鋼絲繩微微拉緊，目測對邊的兩根鋼絲繩在一條直線上，四根鋼絲繩所形成的兩條直線交叉垂直且與浮筒四邊成垂直狀，沿著鋼絲繩的方向，在池壁頂端堅固位置鉆孔，用膨脹螺栓將地樁固定好，調整四邊鋼絲繩長度，注意考慮水位可能下降的幅度，放出足夠的余量，夾好夾頭，用卸扣固定在地樁上。在整吊裝過程中，始終要注意保護電纜，決不允許用潛水攪拌機電纜起吊、懸掛攪拌機。
低速攪拌機安裝
安裝葉漿時，按照輪轂和葉漿的吻合面安裝，葉漿的zui尖角一定是超出主機輪轂。其余安裝步驟與中高速攪拌機的安裝步驟*。
注意！葉輪不能在水下反轉，否則會給主機和葉片造成嚴重損壞！?
