日本耀希達凱yoshitake閥門—GP-2000減壓閥的特點：
耀希達凱GP-2000減壓閥資料
一般先導減壓閥在其主閥操作部位主要是使用活塞，但是隨著時代要求，蒸汽系統的質量要求不斷提高，也要
求減壓閥具有更高的控制性能。耀希達凱GP-2000蒸汽減壓閥在其主閥操作部位取代活塞，使用膜片，先導薄膜
式減壓閥提高CV值，對一次測壓力和負荷的變化具有一定的控制性能
YOSHITAKE 減壓閥GP-2000 屬于先導薄膜蒸汽減壓閥，減壓控制穩定，泄漏率小，具備極為優秀的能力和性能。
GP-2000減壓閥壓力范圍：
一次側壓力：0.1—2.0MPa
0.1—1.0MPa
二次側壓力：0.02—0.15MPa
0.02—0.15MPa
0.1—1.4MPa
0.1—0.85MPa
GP-2000適用流體：蒸汽
GP-2000減壓閥最高溫度：220℃
閥體材質：球墨鑄鐵
閥座材質：不銹鋼
導閥、導閥座材質：不銹鋼
隔膜材質：不銹鋼
公稱直徑：螺紋式：DN15-50
法蘭式：DN15-200
最大減壓比：20：1
連接方式：JIS Rc
JIS 20KRF
JIS10KFF
GP-2000螺紋減壓閥圖片及安裝尺寸：
| GP-2000減壓閥螺紋連接尺寸（mm）及重量（kg） | ||||||
| 口徑 | d | L | H1 | H | A | 重量 |
| DN15 | Rc1/2 | 150 | 170 | 398 | 200 | 14.0 |
| DN20 | Rc3/4 | 150 | 170 | 398 | 200 | 14.0 |
| DN25 | Rc1 | 160 | 175 | 404 | 226 | 18.5 |
| DN32 | Rc11/4 | 180 | 192 | 434 | 226 | 21.5 |
| DN40 | Rc11/2 | 180 | 192 | 434 | 226 | 21.5 |
| DN50 | Rc2 | 230 | 216 | 498 | 276 | 33.0 |

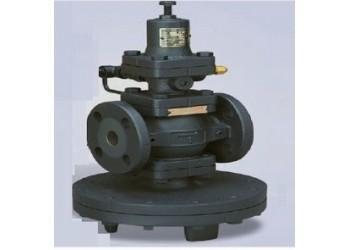

GP-2000法蘭減壓閥圖片及安裝尺寸
|
GP-2000 先導薄膜蒸汽減壓閥 GP-2000減壓閥法蘭連接尺寸（mm）及重量（kg） |
|||||
| 口徑 | L | H1 | H | A | 重量 |
| DN15 | 146(142) | 170 | 398 | 200 | 15.5(15.3) |
| DN20 | 146(142) | 170 | 398 | 200 | 16.0(15.8) |
| DN25 | 156(152) | 175 | 404 | 226 | 21.0(20.6) |
| DN32 | 176(172) | 192 | 434 | 226 | 24.0(23.6) |
| DN40 | 196(192) | 192 | 434 | 226 | 24.5(24.1) |
| DN50 | 222(218) | 216 | 498 | 276 | 36.0(35.8) |
| DN65 | 282(278) | 251 | 552 | 352 | 64.5(64.2) |
| DN80 | 302(294) | 264 | 575 | 352 | 71.5(68.8) |
| DN100 | 342(330) | 321 | 658 | 401 | 111.0(106.9) |
| DN125 | 400(388) | 321 | 658 | 401 | 115.0(112.0) |
| DN150 | 465(453) | 414 | 814 | 502 | 234.3(230.0) |
| DN200 | 469(469) | 414 | 814 | 502 | 242.0(238.0) |
|
|
