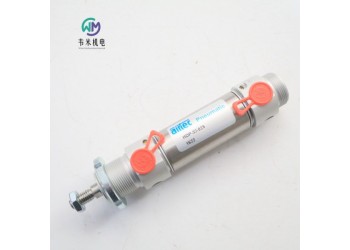

AIRTEC氣缸HDP-32-025，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！
德國AIRTEC微型氣缸HM系列
活塞φ：8...63mm
接口類型：M5、G 1/8、G1/4、G 3/8.
活塞桿螺紋：M4、M6、M8、M10x1.25、M10、M12、M16.
工作壓力:1...10 bar（14.5...145psi）
溫度范圍:-30°C…+80°C（高溫設計為0…+150°C）
介質：過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4Ω級，無腐蝕性成分。
材料氣缸管：不銹鋼
氣缸蓋：鋁，陽極氧化
活塞桿：不銹鋼
密封件：PU、NBR（可選FKM）
可提供符合2014/34/EU（ATEX）的版本。
雙作用氣缸，在末端位置配有阻尼盤，通過氣缸開關進行非接觸位置查詢的位置檢測。該氣缸還具有可調節的氣動末端位置阻尼。
氣缸蓋和底部通過滾動連接到氣缸管。
可根據要求提供特殊沖程長度
HM-標準氣缸
HMDE-帶有雙頭活塞桿
HMP-帶有可調襯墊
HMPDE-帶有雙頭活塞桿和可調襯墊
設計與功能
雙作用氣缸帶有磁鐵、內置墊圈或者可調襯墊。
直徑為28,10 and 12 mm的氣缸須使用電子開關(ZS-6300,ZS-6301,ZS-7300或者ZS-7301)。
HM, HMS, HMZ
雙作用，位置檢測
HMP
雙作用，兩側可調，氣動末端位置阻尼，位置檢測
HDH
雙作用，高溫型
HDPH
HDP-32-025
HDP-40-025
雙作用，兩側可調，氣動末端位置阻尼，高溫型
HMDE
雙作用連續活塞桿，位置檢測
HMPDE
雙作用、連續活塞桿、兩側可調、氣動端阻尼、位置檢測
德國AIRTEC氣缸型號：
HM-12-010
HM-12-040
HM-25-400
HM-32-160
HDSVK-20-PR-3625-060
德國AIRTEC愛爾泰克E-28系列
技術特點
連接：G1/8
標稱寬度：4 mm
溫度范圍：-10°C…+70°C
工作壓力：0...12bar
流量：210Nl/min
6bar時的換擋力：16/9N
重量：0.06kg
ATEX：可選
閥門版本：
二位三通
設計與功能
型號ER-25-310和ER-28-310:進氣口1必須作為進氣用。
型號ER-18-310和ER-18-510:所有進氣口可互換。
用于真空(-0.95 ... 12 bar/-14…175 psi)，訂貨號:E-18-310-Q和E-18-510-Q.
操作：
手動、滾輪桿
介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。
材料外殼：鋁陽極氧化，密封件：丁腈橡膠，內部零件：鋁、不銹鋼和Ms，活塞，杠桿：不銹鋼，輥：根據指令2014/34/EU，無潛在火源的塑料產品，適用于危險區域。
機械操作閥座閥。
E-28-310
3/2路，單線圈，機械彈簧，驅動柱塞
ER-28-310
3/2路，單線圈，機械彈簧，驅動輥桿
德國AIRTEC愛爾泰克E-18系列機械閥
技術特點
連接：G1/8
標稱寬度：4 mm
溫度范圍：-10°C…+70°C
工作壓力：0...12bar
流量：320Nl/min
閥門版本：
3/2路、二位五通
操作：
活塞、滾柱桿、帶怠速回位的滾柱桿
設計與功能
型號ER-25-310和ER-28-310:進氣口1必須作為進氣用。
型號ER-18-310和ER-18-510:所有進氣口可互換。
用于真空(-0.95 ... 12 bar/-14…175 psi)，訂貨號:E-18-310-Q和E-18-510-Q.
介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。
材料外殼：鋁陽極氧化，密封件：NBR，內部零件：不銹鋼和Ms，桿：不銹鋼（E），塑料（ER，EL），輥：塑料，杠桿：鋁陽極化，Ms
機械操作換向閥。
E-18-310
3/2路，單線圈，機械彈簧，驅動柱塞
ER-18-310
3/2路，單線圈，機械彈簧，驅動輥提升
EL-18-310
3/2路，單線圈，機械彈簧，帶空回位的驅動輥桿
E-18-510
二位五通，單線圈，機械彈簧，驅動柱塞
ER-18-510
二位五通，單線圈，機械彈簧，驅動輥桿
EL-18-510
二位五通，單線圈，機械彈簧，帶怠速回位的驅動輥桿
德國AIRTEC愛爾泰克單向節流閥DR系列
技術特點
連接：M5…G1/2
標稱寬度：0.5…7 mm
溫度范圍：-10°C…+70°C
介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。
外殼材料：鋁陽極氧化，密封件：NBR
可以通過調節節氣門軸來調節節氣門方向上的空氣流量。與節氣門方向相反，空氣流經非節流單向閥。
節流閥軸通過調整襯套中的摩擦環固定，以防意外調整，閥DR-10通過鎖緊螺母固定。測量摩擦力，以便用手輕松旋轉主軸。
訂貨型號：DR-25 DR-18 DR-14 DR-10
連接M5 G1/8 G1/4 G1/2
標稱寬度1-2（mm）0.5至1.5 0.5至2 1至5 1.7
標稱寬度2-1（mm）2.5 4.5 7.5 11
流量1-2（Nl/min）5至40 5至90 50至600 50至600
流量2-1（Nl/min）120 480 1300 1400
工作壓力0.5...10 0.5...10 0.5...10 2...10
重量0.034 0.040 0.098 0.215
真空發生器概念
柱型發生器由氣缸的幾何形狀而得名。發生器分散吸收供應壓力，按照內部的路線達到發生器的中心。氣流通過擋板上的孔向下運動，并且沿各個方向加速，直到在噴射點1達到所需的分速度或者超音速。在這一點空氣擴散形成真空（文氏管原理)。在點2處,加速的氣流與吸進的空氣混合。在點3處，空氣速度減小，氣流通過空氣消聲器直接向上運動。在點2的外徑處鉆了許多真空接管口，用來連接一個發生器上的幾個吸盤。
所有的接管口都保持真空，即便一個或幾個吸盤接近空氣壓力。此時不需要附加的閥門或者壓力控制器。這樣可減少啟動成本，增加操作安全性。
新的機體設計使得發生器具有高效率。真空度達到40%以上，與多相真空發生器相比，在同樣的耗氣量下,柱型發生器就可以保持良好的性能。這種簡潔的形式，輕便的設計，為真空技術的應用開辟了新的領域。
德國AIRTEC愛爾泰克真空發生器
帶有一個真空口大真空度為85%。
型號：HV-80 HV-150 HV-300 HV-600
訂貨號：43-002-009-001 43-002-017-001 43-002-035-001 43-002-0636-001
大真空度：80% 85% 85% 85%
空氣消耗： 88 Nl/min 170 Nlmin 350 NI/min 630 Nl/min (0.090 Cv) (0.173 Cv) (0.356 Cv) (0.640 Cv)
壓力范圍：4-5 bar 4-5 bar 4-5 bar 4-5 bar
(0.031 Cv) (58-72.5 psl) (58-72.5 psl) (58-72.5 psl)
真空流：
0% 41 Nl/min 92 NI/min 154 NImin 210 Nl/min
(58-72.5 psl) (0.093 Cv) (0.156 Cv) (0.213Cv)
20% 31 Nl/min 78 Nl/min 130 NI/min 167 Nl/min
(0.042Cv) (0.079 Cv) (0.132Cv) (0.170 Cv)
40% 21 NlImin 59 NlImin 102 Nl/min 126 Nl/min
(0.021 Cv) (0.060 Cv) (0.104 Cv) (0.128 Cv)
60% 10 Nl/min 33 Nl/min 57 Nlmin 77NImin
(0.010Cv) (0.033 Cv) (0.058 Cv) (0.078 Cv)
1升的擴散時間
20% 0.140s 0.060 s 0.035s 0.025 s
40% 0.480 s 0.190s 0.110 s 0.085 s
60% 1.220 s 0.420s 0.250 s 0.190 s
德國AIRTEC愛爾泰克真空發生器訂貨型號：
HV-133
HV-333
HV-533
德國AIRTEC愛爾泰克氣控閥L-25系列：
技術特點
連接：M5
標稱寬度：3.2mm
溫度范圍：-10°C…+70°C
ATEX：可選
閥門版本：
二位三通、二位五通
介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。
材料外殼：鋁陽極氧化，密封件：NBR和POM，內部零件：鋁，不銹鋼和Ms版本，符合2014/34/EU（ATEX）。
氣動換向閥。向閥門施加壓力。
設計與功能
當控制口10或12氣動信號換向。
L-25-520-Q用于真空(-0.95 ... 10 bar/-14 ... 175 psi)。
L-25系列的閥適用于防爆場合，符合歐洲94/9/EG (ATEX)防爆標準。
L-25-311
二位三通，單線圈，機械彈簧
L-25-320
二位三通，雙線圈
L-25-511
二位五通，單線圈，機械彈簧
L-25-520
二位五通，雙線圈
訂貨型號：L-25-311 L-25-320 L-25-511 L-25-520
工作壓力：1...10bar
控制壓力：2...10bar
流量（Nl/min）：160Nl/min
重量：0.065kg、 0.068kg、 0.084kg、 0.085kg
德國AIRTEC愛爾泰克氣控閥L-28系列
技術特點
連接：G1/8
標稱寬度：6 mm
溫度范圍：-10°C…+70°C
工作壓力：0...10bar
流量：600 Nl/min
重量：0.3kg
ATEX：可選
閥門版本：
二位三通、二位五通
介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。
外殼材料：鋁陽極氧化，密封件：NBR和POM，內部零件：鋁、不銹鋼和符合2014/34/EU（ATEX）的M型。
設計與功能
當控制口10或12有氣信號時閥換向。
L-28-320-Q適用于真空(-0.95…10 bar/-14…175 psi)L-28系列的閥適用于防爆場合,符合歐洲94/9/EG (ATEX)
L-28-311
二位三通，單線圈，機械彈簧
L-28-320
二位三通，雙線圈
L-28-511
二位五通，單線圈，機械彈簧
L-28-520
二位五通，雙線圈
訂貨型號：
L-28-311
L-28-320
L-28-511
L-28-520
德國AIRTEC愛爾泰克延時閥VZ系列
技術特點
連接：M5和G1/8
標稱寬度：3.2和6 mm
溫度范圍：-10°C…+70°C
工作壓力：3...10bar
控制壓力：3...10bar
標稱寬度：3.2mm和6mm
流量：160Nl/min和600Nl/min
重量：0.135kg、 0.36kg、 0.35kg
閥門版本：
二位三通
可用時間范圍：
0.25…5秒
0.5…10秒
1…20秒
介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。
外殼材料：鋁陽極氧化，密封件：NBR和POM，內部零件：鋁、不銹鋼和Ms。
氣動換向閥，啟動延遲可調。通過施加壓力，在設定時間過去后改變閥門。信號刪除后，閥門立即復位。1處的壓力連接導致功能“靜止位置關閉”，3處的壓力接頭導致功能“停止位置打開”。
設計與功能
此閥可用于常開或常閉兩種狀態.
常閉:供氣口1口
常開:供氣口3口
VZ
二位三通，單線圈，機械彈簧，可調延時
德國AIRTEC愛爾泰克延時閥VZ系列型號：
VZ-25-310
VZ-18-310
VZ-18-310-20
德國AIRTEC微型氣缸CM系列
活塞φ 16...20...25mm
介質 經過過濾的壓縮空氣
工作壓力1...10 bar
接口：M5、G 1/8
活塞桿螺紋：M6、M8、M10x1.25
溫度范圍-30°C…+80°C（高溫設計為0…+150°C）
介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力點須至少比低環境溫度低10°C。
CM-標準氣缸
CMDE-帶雙頭活塞桿
設計與功能
雙作用氣缸帶有磁鐵和內置墊圈。
氣缸管材料：AISI 304
氣缸蓋：AISI 304
活塞桿：AISI 316
密封件：PU（可選FKM）
可提供符合2014/34/EU（ATEX）的版本
雙作用氣缸，在末端位置配有阻尼盤，通過氣缸開關進行非接觸位置查詢的位置檢測。該氣缸還具有可調節的氣動末端位置阻尼。氣缸蓋和底部通過滾動連接到氣缸管。
CM
雙作用，位置檢測
CMP
雙作用，兩側可調，氣動末端位置阻尼，位置檢測
CDH
雙作用，高溫型
CDPH
雙作用，兩側可調，氣動末端位置阻尼，高溫型
CMDE
雙作用連續活塞桿，位置檢測
CMPDE
雙作用、連續活塞桿、兩側可調、氣動端阻尼、位置檢測
德國愛爾泰克AIRTEC氣缸
CM-25-040-204
CM-32-050-204
德國AIRTEC微型氣缸HM系列
活塞φ：8...63mm
接口類型：M5、G 1/8、G1/4、G 3/8.
活塞桿螺紋：M4、M6、M8、M10x1.25、M10、M12、M16.
工作壓力:1...10 bar（14.5...145psi）
溫度范圍:-30°C…+80°C（高溫設計為0…+150°C）
介質：過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4Ω級，無腐蝕性成分。
材料氣缸管：不銹鋼
氣缸蓋：鋁，陽極氧化
活塞桿：不銹鋼
密封件：PU、NBR（可選FKM）
可提供符合2014/34/EU（ATEX）的版本。
雙作用氣缸，在末端位置配有阻尼盤，通過氣缸開關進行非接觸位置查詢的位置檢測。該氣缸還具有可調節的氣動末端位置阻尼。
氣缸蓋和底部通過滾動連接到氣缸管。
可根據要求提供特殊沖程長度
HM-標準氣缸
HMDE-帶有雙頭活塞桿
HMP-帶有可調襯墊
HMPDE-帶有雙頭活塞桿和可調襯墊
設計與功能
雙作用氣缸帶有磁鐵、內置墊圈或者可調襯墊。
直徑為28,10 and 12 mm的氣缸須使用電子開關(ZS-6300,ZS-6301,ZS-7300或者ZS-7301)。
HM, HMS, HMZ
雙作用，位置檢測
HMP
雙作用，兩側可調，氣動末端位置阻尼，位置檢測
HDH
雙作用，高溫型
HDPH
HDP-32-025
HDP-40-025
雙作用，兩側可調，氣動末端位置阻尼，高溫型
HMDE
雙作用連續活塞桿，位置檢測
HMPDE
雙作用、連續活塞桿、兩側可調、氣動端阻尼、位置檢測
德國AIRTEC氣缸型號：
HM-12-010
HM-12-040
HM-25-400
HM-32-160
HDSVK-20-PR-3625-060
AIRTEC氣缸HDP-32-025
