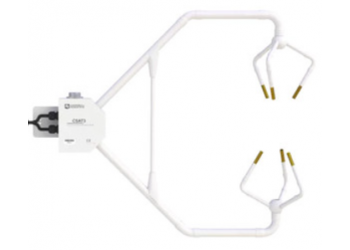

CSAT3三維超聲風速風向傳感器具備10cm的垂直測量路徑，采用聲學脈沖測量模式，可以抵御惡劣天氣環境的影響。儀器測量三個正交風（Ux，Uy，Uz），聲速（C），輸出頻率60Hz。CSAT3三維超聲風速風向傳感器可以提供模擬輸出和兩種類型的數字輸出。CSAT3三維超聲風速風向傳感器通過的其內部時鐘、計算機發出的RS-232 命令或Campbell公司數據采集器上的SDM命令三種方式進行測量、控制。利用SDM 協議的群觸發功能可同步測量多個CSAT3，這樣，多個CSAT3就可以進行大范圍組網測量。
|
CSAT3 |
技術參數 |
|
測量范圍 |
±65.535m/s（SDM、RS-232輸出）；±60m/s（模擬輸出） |
|
模擬輸出值 |
|
|
Ux、Uy |
±30m/s或±60m/s |
|
Uz |
±8m/s |
|
聲速C |
300~366m/s（-50~60℃） |
|
測量輸出 |
Ux，Uy，Uz，C（Ux，Uy，Uz是三維風速風向，C 是聲速） |
|
測量速率 |
1~60Hz可編程 |
|
分辨率 |
UZ，UY是1mm/s RMS，UZ是0.5mm/s RMS，C是15mm/s（0.025℃）RMS瞬時測量值可以制作成恒定信號，采樣速率不影響噪音 |
|
精度 |
-30~50℃，<30m/s，風向在±170?之間 |
|
偏移誤差 |
Ux、Uy＜±8.0cm/s，Uz＜±4.0cm/s |
|
增益誤差 |
水平±5?內的風速＜讀數的±2% 水平±10?內的風速＜讀數的±3% 水平±20?內的風速＜讀數的±6% |
|
接口類型 |
SDM，RS-232 |
|
模擬輸出 |
4個電壓輸出，±5V，12bits |
|
工作溫度 |
-30~50℃ |
|
電壓 |
10~16VDC |
|
電流 |
200mA（60Hz測量），100mA（20Hz測量） |
|
尺寸 |
探頭長47.3cm，高42.4cm；電子設備盒26cm×16cm×9cm |
|
重量 |
探頭1.7kg，電子設備盒3.8kg |
產地：美國
