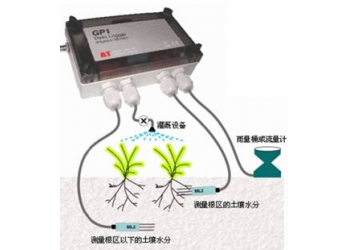

用途：GP1土壤墑情自動監測系統采用7通道的GP1數據采集器為主機，有2個差分模擬通道可用于連接土壤水分傳感器，2個溫度通道用于連接10K熱敏電阻傳感器，2個脈沖計數通道用于雨量傳感器和風速傳感器，1個繼電器通道可用來控制灌溉開關。
特點：
·高精度7通道數據采集器；
·小型繼電器用于灌溉控制；
·外殼防水等級為IP67，堅固耐用，可在野外惡劣氣候下使用；
·可存儲約60萬個讀數。
GP1數據采集器技術規格：
|
差分電壓通道 |
|
|
電壓精度 |
±（0.3 mV+0.01%讀數）（典型在+20℃）；±（1.6 mV+0.05%讀數）（z大-20~+60℃） |
|
土壤水分精度 |
±0.06%vol（±0.0006 m3/m3）（典型在+20℃）；±0.3%vol（±0.003 m3/m3）（z大-20~+60℃）[1] |
|
分辨率/輸入噪音 |
±0.1 mV |
|
輸入電壓范圍 |
-0.2 V~+2.7 V |
|
輸入電壓極限 |
-2.8 V~+3.6 V[2] |
|
電橋傳感器 |
|
|
精度 |
±（0.1 mV+0.06%讀數）（典型在+20℃）；±（0.2 mV+0.08%讀數）（z大-20~+60℃） |
|
溫度通道 |
|
|
溫度精度 |
±0.07℃（典型在+20℃）；±0.1℃（z大-20~+60℃）[3] |
|
電阻精度 |
±0.2%讀數（z大±0.3%）（典型在+20℃）；0.5%讀數（2K~20K）（z大-20~+60℃） |
|
事件計數 |
|
|
事件計數（事件6） |
<50Hz，觸點閉合或 脈沖/邏輯輸入 |
|
事件計數（事件5） |
<33kHz，脈沖/邏輯輸入。<100Hz，觸點閉合 |
|
供電 |
|
|
內置電池電量 |
典型1年，9V堿性PP3電池[5] |
|
外部供電 |
11~24V DC |
|
開關傳感器供電 |
z大到120mA |
|
開關+5V基準電壓 |
5V±0.2%（典型在+20℃）；5V±1.6%（z大-20~+60℃） |
|
繼電器通道 |
|
|
1個繼電器 |
SPST，<30V DC或<24V AC，1A復位保險絲 |
|
數據記錄 |
|
|
記錄頻率 |
1秒~24小時，用戶可設定 |
|
傳感器預熱 |
多重1秒，用戶可設定 |
|
內置閃存 |
典型>600000個讀數，非丟失性內存 |
|
通訊端口 |
RS232（115K波特） |
|
物理特性 |
|
|
環境 |
防水，IP67防護等級 |
|
尺寸和重量 |
140×105×45毫米，280克 |
|
工作溫度 |
-20~+60℃ |
[1] 精度為GP1數據采集器的精度，不包含土壤水分傳感器的精度；
[2] 公用模式拒絕>66dB（典型78 dB）
[3] GP1在30℃或再-20~0℃以下的數；
[5] 每小時記錄2個SM200和2個10K熱敏電阻數據時。
土壤水分傳感器：
|
ML2x土壤水分傳感器 |
圖示 |
|
|
測量參數 |
土壤體積含水量（m3.m-3或%vol） |
|
|
測量范圍 |
z佳精度量程是0.05~0.6 m3.m-3；全量程是0.0~1.0 m3.m-3 |
|
|
精度 |
使用測量的土壤類型進行專業標定后：±0.01 m3.m-3（0~40℃），±0.02 m3.m-3（40~70℃），使用默認的常規土壤標定后：±0.05 m3.m-3（0~70℃）， |
|
|
土壤鹽分誤差 |
0.0~250mS.m-1，每變化1mS.m-1為<-0.001 m3.m-3；250~2000 mS.m-1無變化意義 |
|
|
測量土壤體積 |
大于95%的情況測量的是直徑4厘米×6厘米長的圓柱體（約75cm3）,以探針為中心 |
|
|
工作環境 |
可以長時間埋在各種土壤中，防護等級IP68 |
|
|
穩定時間 |
1~5秒，依賴精度需要 |
|
|
反應時間 |
優于0.5秒，感應99%的變化 |
|
|
循環工作時間 |
100%（可連續的工作） |
|
|
接口 |
輸入電壓：5~15V DC；耗電：典型19mA，z大23mA；輸出信號：約0~1V DC（0.0~0.5 m3.m-3） |
|
|
外殼材質 |
PVC |
|
|
探針材質 |
不銹鋼 |
|
|
電纜長度 |
標準5米，z大可以延長到100米 |
|
|
重量 |
約350克，帶5米電纜 |
|
|
SM300土壤水分溫度傳感器 |
圖示 |
|
|
土壤水分含量 |
|
|
|
測量精度 |
±2.5%（實驗室標定后） |
|
|
測量范圍 |
0~50%可保證精度；z大可達到100%但是會降低測量精度 |
|
|
鹽分范圍 |
50~1000ms/m |
|
|
溫度范圍 |
0~60℃可保證精度 |
|
|
輸出 |
0~1.0V差分 |
|
|
感應區域 |
約55×70mm直徑 |
|
|
土壤溫度 |
||
|
精度 |
±0.5℃ |
|
|
測量范圍 |
0~40℃可保證測量精度 |
|
|
輸出 |
電阻5.8~28KΩ（10K精密電阻） |
|
|
常規 |
||
|
供電 |
5~14V，1秒約18mA |
|
|
防護等級 |
IP68 |
|
|
尺寸 |
143×40毫米直徑 |
|
|
重量 |
100克 |
|
溫度傳感器：
|
ST4土壤溫度傳感器 |
圖示 |
|
|
測量范圍 |
-10~+40℃ |
|
|
精度 |
±0.2℃ |
|
|
尺寸 |
長度120mm×直徑6mm |
|
|
標準電纜長度 |
5米 |
|
雨量傳感器：
|
RG2翻斗式雨量桶 |
圖示 |
|
|
z大降雨速率 |
360mm/小時 |
|
|
工作溫度范圍 |
0~+50℃ |
|
|
分辨率 |
0.2mm |
|
|
雨量桶直徑 |
160mm |
|
|
信號輸出類型 |
數字 |
|
|
標準電纜長度 |
6米 |
|
產地：英國
