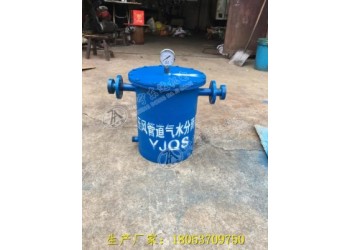

YJQS壓風管道氣水分離過濾器 氣水分離器

YJQS壓風管道氣水分離過濾器

一、概述
YJQS壓風管道氣水分離過濾器以下簡稱(氣水分離器)適用于礦井壓風管道氣、水、雜質分高去除壓縮空氣系統中夾帶的液滴,分高氣體中的固體顆粒、 各種氣體的氣液分高 。 有效分高.壓風管道內的水分、雜質,凈化氣體。與礦井壓風白救裝置配合使用,有效提供更純凈的壓風,提高井下其它壓風風動工具的使用壽命 。 產品上安裝有壓力表,可實時了解管道內的壓力 。

二、使用范圍
本產品是擋板式氣水分離器、適用于井下壓風管道氣體系統中氣、水、雜質分離。利用體內圖形和氣與水流動的原理產生不同的流向,而且介質流向在急劇轉換的方式,將氣中含有的懸浮狀水滴分高開,提高了空氣的千燥度(千燥度可達到98%),保證生產的順利運行。

三、技術特性
1.除水效率高:可除去99%的液態水份,雜質2.體積小、重量輕;
3.安裝方便,管道式連接、可懸掛安裝;
4.免維護、 可靠性好。

四、結構和工作原理
氣水分高器的工作原理:大量含水的氣體進入氣水分高器,并在其中以高心向下傾斜式運動;夾帶的水份由于速度降低而被分高出來;被分高的液體流經疏水問排出,千燥清潔氣體從分離器出口排出 。 由于排液分高器結構簡單,因此壓力損失得以最小化,供應給設備的是清潔氣體。

五、安裝使用注意事項
1、安裝前須用壓力氣體吹t1管線,清除污垢,雜物

1、本分離器應安裝在煤礦壓風管道位置, ,分高器前后建議安裝截止問

3 、安裝方向::間體上的箭頭指向與管道內流體方向一致(間體上箭頭指向為流體出端口)

4、氣水分高器下部應安裝疏水問,疏水1調要根據排量和工況選擇

5、 為防止氣水分高器和下部的疏水問因污物培塞而出現故障,疏水問前建議安裝過濾器,并定期進行清理工作,確保設備最大效率運行

六、附件
說明書一份、產品合格證一份、壓力表一只
YJQS壓風管道氣水分離過濾器
張選：18053709750（微信） 座機：0537-3155750
QQ：3420600836傳真：0537-2905688
公司地址：山東省濟寧市任城區山博路南、志學路西
