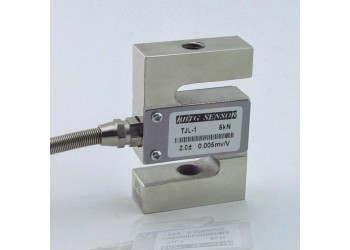

■ TJL-1 S型拉壓力傳感器
|
|
|
|
精度高，雙向承載，安裝方便。適用于配料秤、吊鉤秤、機電結合秤，包裝秤，材料力學試驗機等設備力值的測量與控制。
|
||
|
|
量程 Range 50，100，200，300，500(N)；1，2，3，5，10，20，30，50，100，150，200(kN)
技術參數 Technical Parameter
|
額定載荷 Rated Load |
0.05~200(kN) |
|
綜合精度 Comprehensive Precision |
0.02 (線性+滯后+重復性) |
|
靈敏度 Sensitivity |
2.0 mV/V |
|
蠕變 Creep |
±0.02%F·S/30min |
|
零點輸出 Zero Output |
±1 %F·S |
|
零點溫度影響 Temperature Effect On Zero |
±0.02%F·S/10℃ |
|
輸出溫度影響 Temperature Effect On Output |
±0.02%F·S/10℃ |
|
工作溫度 Operating Temperature Range |
-20℃～+65℃ |
|
輸入阻抗 Input Resistance |
380±10 Ω |
|
輸出阻抗 Output Resistance |
350±3 Ω |
|
絕緣電阻 Insulation Resistance |
>5000 MΩ |
|
安全過載 Safe Load Limit |
150% F·S |
|
供橋電壓 Bridge Voltage |
建議 10VDC |
|
材質 Material |
合金鋼或不銹鋼 Alloy Steel or Stainless Steel |
|
傳感器接線方式 Load Cell Mode of Connection |
輸入+ ：紅 Input + ：Red 輸入- ：黑 Input - ：Black 輸出+ ：綠 Output + ：Green 輸出- ：白 Output - ：White |
