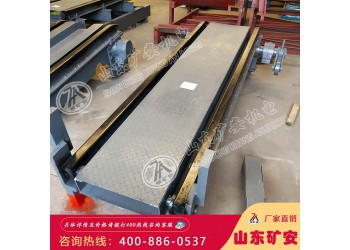

出車搖臺簡介

搖臺多用于礦山工程和石油豎井罐籠提升系統在井口置換罐籠內礦車及人員上下罐時，kuangan03車場運輸軌道與罐籠內軌道銜接的一種承接設備。搖臺結構能夠滿足推車機進罐作業的要求。搖臂與罐籠搭接時，搖尖與罐內導軌襯吻合，保證側向定位可靠，保證罐內外的基本軌、推車機滑道不錯位，使礦車、推車機順利進出罐籠.

出車搖臺產品分類

CY系列搖臺按動力的不同：CYY系列電液動力搖臺、CYQ系列氣動搖臺、CYS系列手動搖臺。

按照軌道規矩的不同：600mm、762mm、900mm三種規格。

按照調節高度的不同：150mm、200mm、300mm、400mm、500mm、700mm六種規格。

出車搖臺搖臺工作原理

礦用搖臺為一段可擺動軌道,一端繞固定軸擺動,另一端當罐籠停好后搖尖搭接在罐籠邊緣的導軌襯上, 搖臺邊接了罐內與車場中的軌道, 礦用搖臺便于礦車進出罐籠.當搖臺抬起時,CYS-6/1.5礦用搖臺上zui突出部的外形與罐籠間留有足夠的an全間隙.搖尖的前端,工作時與罐內導軌襯搭接,搖尖鉸接在搖臂上,可以自由轉動相應的角度,搖尖的尾部設有配重,使其前部經常處于抬起狀態.當由于事故搖臺放下后,罐籠通過時,搖尖頭部被撞向下旋轉,而允許罐籠an全通過.搖尖和導軌襯的結構保證了搖臺與罐籠搭接時,側向能可靠定位,從而罐籠內外軌道不會錯位,避免發生礦車掉道事故

備注：1、適用煤礦1t、1.5t、3t礦車、平板車、材料車及金屬礦山0.5m3、0.7m3、1.2m3、2m3、4 m3礦車

2、調節高度按煤礦使用條件

3、包括穩罐搖臺
