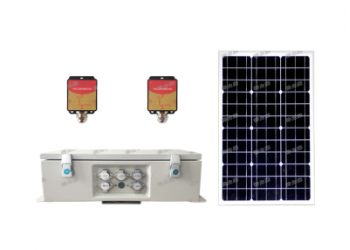

輸電線路桿塔傾斜監測系統一、產品描述：
人工巡線對輸電鐵塔、桿塔的健康狀態進行檢測是比較麻煩的，因為人的肉眼是沒有辦法去觀察到鐵塔細微的傾斜的，一旦出現肉眼可見的傾斜鐵塔時，運維起來又會是一場大工程。所以，我司勵志研發了一套搭載我司的全感知平臺形成可視化運維大屏TLKS-PMG-QX輸電線路桿塔傾斜監測系統，可定時采集數據，并通過網絡傳輸返回后端數據中心，形成的可視化界面對桿塔、鐵塔健康值進行評估，運維人員可對需要維護的桿塔、鐵塔進行及時修繕。
二、工作原理：
輸電線路桿塔傾斜監測系統系統的傾角傳感器可以實時、定時采集相關的桿塔傾斜角度數據，并通過4G無線網絡將數據回傳到監控中心，線路的當值人員可以在客戶端app上查看鐵塔傾斜數據，并根據傾斜監測數據確定鐵塔運行情況，預測桿塔傾斜發展速度與趨勢，及時制定解決措施，提高故障解決效率。
三、產品功能：
l 嵌入式設計,體積小,功耗低,高可靠
l 內置4G/3G/GPRS/CDMA無線網絡通訊控制協議及TCP/IP協議
l 支持動態或固定IP地址方式,支持域名解析,多種觸發啟動模式
l 兩路數字量輸入/輸出,支持外部開關量觸發
l 支持動態或固定IP地址方式,支持域名解析，多種觸發啟動模式
l 能傳感、自動采集桿塔縱向和橫向傾斜角度,進行相應存儲,并將測量結果通過通信網絡傳輸到數據集中器或數據處理系統
l 能響應數據處理系統的召測命令,進行桿塔縱向和橫向傾斜角度的采集和傳送
l 能根據數據處理系統的指令,改變采集方式、自動采集時間間隔等參數
l 加入安全芯片,可對數據進行加密,并接入各省公司平臺。
四、技術參數：
u 供電方式：太陽能加蓄電池
u 通訊要求：支持無線網絡通信，可根據現場情況選擇運營商
u 工作電壓：DC12V
u 監測單元：
? 監測方法及原理:傾角法，雙軸角度傳感器
? 量程:雙軸±10°
? 精度:±0.05°
? 高抗振> 20000g，0.5ms, 3次/軸
? 傳感器工作電流: 20~-30mA
? 工作溫度: - 40°C ~ +85°C
? 環境溫度: -40°C ~ +45°C (低溫型)
? 防護等級：IP68
u 拓展功能
? 可接入視頻、圖像監測系統;可接入其他數據監測系統。
? 支持接入省局/市局PMS系統
? PC客戶端/手機客戶端實時查看桿塔傾斜數據
? 支持遠程更新、配置與調試前端裝置參數
五、總結：
輸電線路桿塔傾斜監測系統的前端采集設備安裝在輸電桿塔、鐵塔上，每天通過采集桿塔、鐵塔的數據來檢測產生的變量，在變量超出可控范圍時自動發出預警，及時處理。實現桿塔自動巡檢測量數據一體化，為輸電智能管理可視化打下了堅實的基礎。我司在全國均設立辦事處，還有專業工程團隊為客戶完成設備的調試安裝。
我司還研發生產輸電線路各種數據、視頻在線監測的設備，歡迎咨詢或代理。深圳特力康科技公司任哈哈： ①③⑥⑧②③⑤①⑥③⑤； 扣叩：①⑨②0⑥⑦①⑨②⑦
公司網站；//www.sztlk.com
定制產品，報價為市場當前發布時參考區間價，實際價電議。
七、注意事項：
1，應注意避免設備掉落在地面上，或者受到其他物體較強的沖擊；
2，應注意避免太陽能板受外界較強沖擊，造成太陽能板破損；
3，安裝時應盡量讓太陽能板對著陽光方向；
4，安裝設備時應關斷電源開關，在安裝完成后再打開帶能源開關；
5，嚴禁私自拆卸結構或電路板，未經授權私自拆卸設備將失去保修權。
