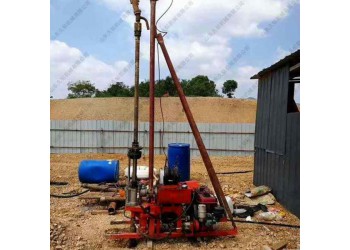

一、QBY-30型輕便液壓鉆機簡介
QBY-30型輕便液壓鉆機是一款小型液壓給進的勘探鉆機，主要應用于地質普查勘探、道路和建筑以及淺層石油物探引孔、天然氣及地下水鉆探，也適用于堤壩及工程注漿和坑道通風、排水等工程鉆探。30型輕便液壓鉆機額定鉆孔深度30米，開孔直徑允許為110mm，終孔直徑為75mm。
二、QBY-30型液壓輕便鉆機特點
1.具有液壓自動給進機構，鉆進效率高。
2.采用球卡夾持機構，可實行不停機倒桿，節約人力物力。
3.手柄集中、操作方便、安全可靠。
4.結構緊湊，占用場地面積小。
5.鉆機回轉器和變速箱的外殼采用鋁合金材質，減輕了機身重量。
6.分解性強，便于搬遷，適合山區及丘陵等復雜地形工作。
三、QBY-30型液壓輕便鉆機參數
|
主機 |
|||
|
鉆孔深度 |
30m |
鉆桿直徑 |
42mm |
|
開孔直徑 |
91-110mm |
終孔直徑 |
75 mm |
|
鉆機重量 |
198kg(不含動力) |
鉆機尺寸 |
1400*600*1055mm |
|
卷揚機 |
|||
|
最大提升力 |
4kn |
卷筒直徑 |
90mm |
|
鋼絲繩直徑 |
8mm |
鋼絲繩容量 |
18m |
|
抱閘直徑 |
200mm |
閘帶寬度 |
35mm |
|
立軸 |
|||
|
立軸轉速 |
136/338/578r/min |
立軸行程 |
400mm |
|
立軸最大壓力 |
8kn |
立軸起重力 |
10kn |
|
油泵 |
|||
|
油泵型號 |
YBC20/125 |
額定壓力 |
12.5Mpa |
|
油泵流量 |
20ml/r |
額定轉速 |
1500r/min |
|
動力 |
|||
|
柴油機 |
R180 |
冷卻方式 |
水冷 |
|
額定功率 |
8馬力約5.9kw |
額定轉速 |
2600r/min |
