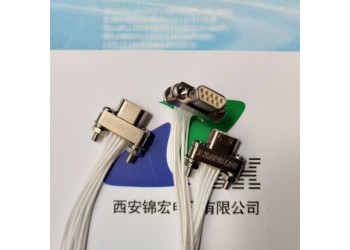

研發生產J30JZ系列低插拔力微型矩形電連接器 產品

產品特點

由西安錦宏電子有限公司開發生產的該系列產品的外型尺寸較同規格J30J常規產品外形尺寸小；長度短5mm（min),寬度小2.9mm(min),高度低2mm（min)。體積僅有J30J常規產品的40%左右，是一種結構合理可靠的微式矩形電連接器。

芯數：有9、15、21、25、37、51、66、74、100芯九種規格；

接觸件網絡（從對接端面看）：間距1.27mm，排距1.1mm；

插頭端采用低插拔力絞線式彈性插針，插拔力低，接觸可靠性高，機械壽命長；

接觸件尾端形式：壓接式、焊杯式、直插式、彎插式；

導線線芯截芯面積0.1mm?-0.15mm?.此外，還可采用線芯截面積為0.07mm?的導線，但產品型號需特殊注明。

產品性能符合GJB2446的要求。

西安錦宏電子有限公司   余經理  電話 13519124299

插頭J30JZ/X壓接基本式：J30JZ/XN□TJCAL01

自由端殼體結構產品：

芯數：9、15、21、25、31、37、51、66、74、100

J30JZ/XN9TJCAL01           J30JZ/XN15TJCAL01

J30JZ/XN21TJCAL01          J30JZ/XN25TJCAL01

J30JZ/XN31TJCAL01          J30JZ/XN37TJCAL01

J30JZ/XN51TJCAL01          J30JZ/XN66TJCAL01

J30JZ/XN74TJCAL01          J30JZ/XN100TJCAL01

插座J30JZ壓接基本式：J30JZN□ZKCA000

自由端殼體結構（可垂直安裝）：

芯數：9、15、21、25、31、37、51、66、74、100

J30JZN9ZKCA000           J30JZN15ZKCA000

J30JZN21ZKCA000          J30JZN25ZKCA000

J30JZN31ZKCA000          J30JZN37ZKCA000

J30JZN51ZKCA000          J30JZN66ZKCA000

J30JZN74ZKCA000          J30JZN100ZKCA000

插座J30JZ壓接基本式：J30JZLN□ZKCA000

水平安裝結構：

芯數：9、15、21、25、31、37、51、66、74、100

J30JZLN9ZKCA000           J30JZLN15ZKCA000

J30JZLN21ZKCA000          J30JZLN25ZKCA000

J30JZLN31ZKCA000          J30JZLN37ZKCA000

J30JZLN51ZKCA000          J30JZLN66ZKCA000

J30JZLN74ZKCA000          J30JZLN100ZKCA000
