KDW127/24B礦用隔爆兼本安型電源礦用電源箱

KDW127/24B礦用隔爆兼本安型電源礦用電源箱

1  產品特點

    KDW127/24B礦用隔爆兼本安型電源（以下簡稱電源箱）是融合了隔爆技術、本安技術、開關電源技術和UPS技術的高科技產品，有二組輸入與一組輸出等級可供選擇，適用范圍較廣。另外該電源具有啟動快、保護功能齊全的特點，故障排除后能自動恢復工作。

適用范圍

銷售負責人電話：李毅：15689789708（微信） QQ:412133077

本電源箱適用于有瓦斯、煤塵爆炸危險的煤礦井下、露天煤礦、選煤廠等工作場所，用于向重要的現場本質安全型用電設備提供本安電源以及向通信分站等要求不間斷供電的隔爆型設備提供不間斷的直流穩壓電源。

 工作條件

環境溫度：-5℃～+40℃；

平均相對濕度：不大于95%（25℃）；

大氣壓力：86kPa～106kPa；

無顯著振動和沖擊的場合；

無濺水、淋水的場所；

煤礦井下有甲烷爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

2  結構特征與工作原理

總體結構

腔內裝有：1個6芯接線排，一塊開關電源模塊、一只UPS模塊、一塊鎳氫電池、一只本安電源模塊。



 工作原理

本電源箱主要由開關電源模塊、UPS電源模塊、電池和本安電源模塊組成。正常情況下由交流供電線路提供電源，電池處于浮充狀態；主回路斷電時，UPS電源模塊自動切換到電池供電狀態。原理框圖如下：

3  主要技術參數

  輸入電壓

額定電壓：交流127V；

額定頻率：50Hz；

 輸出電壓

本安輸出一路：

電源規格 輸出參數	KDW127/24B
額定輸出電壓（V）	DC24V
輸出電壓偏離值（%）	500
額定輸出電流（mA）	5
源效應（%）	5
負載效應（%）	5
周期與隨機偏移，峰峰值Vp-p(mV)	≤250
過壓保護動作值（V）	≤24.05
過流保護值（mA）	≤510



 電池參數

鎳氫電池組：24V/4.5Ah（每節為1.2V/4.5Ah，20節串聯使用）

電池生產廠家：淄博正大電源有限公司

切換時間：≤0.5s；

工作時間：不小于 2小時（額定輸出電流）；

保護功能

本產品具有輸出過流、過壓保護功能和鎳氫電池過放及反接保護功能，故障解除后能自動恢復工作；鎳氫電池有防護性絕緣蓋板，并具有聯鎖裝置，保證開蓋后不對外供電。

3.6  DC24.05V；Io：510mA；Co：1uF；Lo：0.1mH

山東綠翼機電有限公司

聯系人:李經理

手機（微信）:15689789708

QQ:412133077

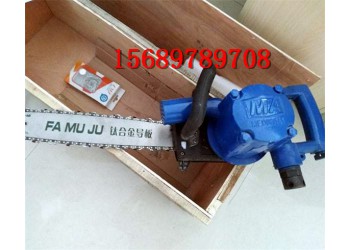

     FLJ-400風動鏈鋸專業生產批量供應
     http://www.r-pi.cn/goods/show-22640.html
     HJB系列活塞式注漿泵單缸活塞注漿泵
     http://www.r-pi.cn/goods/show-22641.html

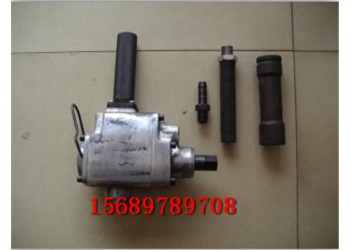

     JQHS-1200氣動手持式錨桿螺母安裝器廠家批發
