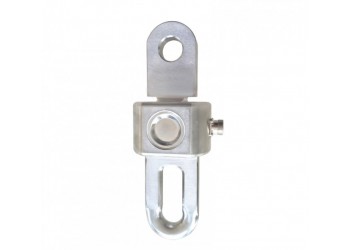

TJL-12 電網覆冰在線監測拉力傳感器 |
|
|
|
防潮，密封性好，性能穩定。用于電力系統高壓輸電線路導線覆冰在線監測系統拉力的監測裝置。
|
||
|
量程 Range 100，160，210 300，420kN |
技術參數 Technical Parameter
|
額定載荷 Rated Load |
100~420(kN) |
|
綜合精度 Comprehensive Precision |
0.03 (線性+滯后+重復性) |
|
靈敏度 Sensitivity |
1.5 mV/V |
|
蠕變 Creep |
±0.05%F·S/30min |
|
零點輸出 Zero Output |
±1 %F·S |
|
零點溫度影響 Temperature Effect On Zero |
±0.05%F·S/10℃ |
|
輸出溫度影響 Temperature Effect On Output |
±0.05%F·S/10℃ |
|
工作溫度 Operating Temperature Range |
-40℃～+70℃ |
|
輸入阻抗 Input Resistance |
380±10 Ω |
|
輸出阻抗 Output Resistance |
350±3 Ω |
|
絕緣電阻 Insulation Resistance |
>5000 MΩ |
|
安全過載 Safe Load Limit |
120% F·S |
|
供橋電壓 Bridge Voltage |
建議 10VDC |
|
材質 Material |
不銹鋼 Stainless Steel |
|
傳感器接線方式 Load Cell Mode of Connection |
輸入+:紅 Input+:Red 輸入-:黑 Input-:Black 輸出+:綠 Output+:Green 輸出-:白 Output-:White 可加裝數字變送器485輸出 |
