可逆型變色測溫貼片
使用說明書
一、可逆型變色測溫貼片的性能與用途
NCW系列可逆型變色測溫貼片具有變色示溫、數字顯示及所變顏色可逆功能，自身帶有不干膠，應用于變電所室內母線的連接部位，也可貼在母線與設備接線端子的連接處及隔離開關的觸頭上，還可貼在變壓器、電機、電容器等電氣設備的外殼上，用來監視母線連接處及電氣設備外殼的溫度。一旦監溫部位溫度達到或超過測溫貼片的額定溫度，變色測溫貼片立即由黑色變紅色，并在測溫貼片上顯示該處超溫的數字，很容易被人在巡視中發現監溫部位溫度升高的狀況，從而找出故障隱患，防止事故的發生。
如監溫部位溫度過高，測溫貼片就立即超溫變色，冷卻下來后,測溫貼片會馬上恢復原來的顏色，該貼片仍可繼續使用。
可逆型變色測溫貼片的顏色變化如下：
55℃貼片由黑色變紅色， 65℃貼片由黑色變紅色，75℃貼片由黑色變紅色。
二、可逆型變色測溫貼片的種類及特性

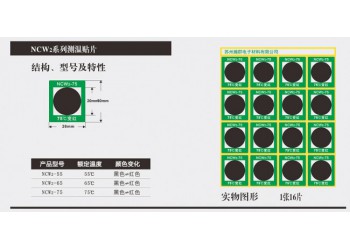

1. NCW系列可逆型變色測溫貼片基本型號及特性見下表。
|
型 號 |
規 格 |
額定溫度 |
顏色變化 |
產 品 特 點 |
|
NCW1—55 |
25×21mm |
55℃ |
黑色←→紅色 |
單一溫度，小片，顯示超溫數字，防污，防水，有保護膜，有可逆功能 |
|
NCW1—65 |
25×21mm |
65℃ |
黑色←→紅色 |
|
|
NCW1—75 |
25×21mm |
75℃ |
黑色←→紅色 |
|
|
NCW2—55 |
30×26mm |
55℃ |
黑色←→紅色 |
單一溫度，中等大小，顯示超溫數字，防污，防水，有保護膜，有可逆功能 |
|
NCW2—65 |
30×26mm |
65℃ |
黑色←→紅色 |
|
|
NCW2—75 |
30×26mm |
75℃ |
黑色←→紅色 |
|
|
NCW3—55 |
25×40mm |
55℃ |
黑色←→紅色 |
單一溫度，醒目，顯示超溫數字，防污，防水，有保護膜，有可逆功能 |
|
NCW3—65 |
25×40mm |
65℃ |
黑色←→紅色 |
|
|
NCW3—75 |
25×40mm |
75℃ |
黑色←→紅色 |
|
|
NCW4—55 |
40×40mm |
55℃ |
黑色←→紅色 |
單一溫度，醒目，顯示超溫數字，防污，防水,有保護膜，有可逆功能 |
|
NCW4—65 |
40×40mm |
65℃ |
黑色←→紅色 |
|
|
NCW4—75 |
40×40mm |
75℃ |
黑色←→紅色 |
2.變色測溫貼片變色溫度與額定溫度的誤差為±2℃。
三、可逆型變色測溫貼片的使用方法
1.NCW系列可逆型變色測溫貼片呈標簽形式，只要選擇適當額定溫度的變色測溫貼片，可直接粘貼在母線接頭、刀閘、變壓器外殼等需要監視溫度的部位。測溫貼片粘貼部位應平整、清潔、干燥，建議用砂紙打磨去除氧化膜及粗糙面，或用溶劑清洗擦拭一遍。粘貼時要用力摁牢。
2.使用時如欲知道監溫部位溫度逐漸上升的情況，可粘貼兩片以上不同額定溫度的變色測溫貼片。
3.注意事項：
a.粘貼變色測溫貼片需在母線或其它監溫部位無電時進行，并須遵守安全規程。如要帶電粘貼測溫貼片，必須用相應等級的絕緣棒輔助粘貼。
b.可逆型變色測溫貼片不能在陽光照射的環境下使用。
四、可逆型變色測溫貼片的貯存與使用壽命
1.變色測溫貼片貯存于室內常溫下即可，其無味、對皮膚無刺激，要遠離熱源（如暖氣片、電爐等）。
2.由于考慮到變色測溫貼片使用現場的復雜性，當變色測溫貼片貼在監溫部位后，在正常溫度、正常環境下使用，可用3～4年。
