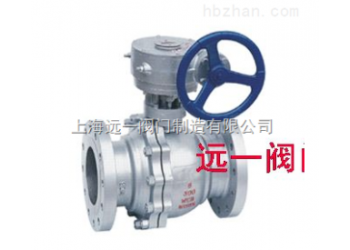

蝸輪碳鋼球閥Q341F-16C/25/40P/R

蝸輪碳鋼球閥優點：

1．流體阻力小，其阻力系數與同長度的管段相等。

2．結構簡單、體積小、重量輕。

3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

蝸輪碳鋼球閥標準：

設計與制造按GB/T12237

結構長度按GB/T12221

法蘭連接尺寸按JB/T79

檢驗按JB/T9092

試驗項目殼體試驗密封試驗上密封試驗氣密封試驗

介質水氣

單位MPaMPaMPaMPa

公稱壓力PN（MPa）1.62.418180.5-0.7

2.53.82.82.8

4.06.04.44.4

6.49.67.07.0

10.015.011.011.0

16.024.018.018.0

主要零件材料

名稱材料

閥體/閥蓋CF8CF3CF8MCF3MWCBLCBWC6WC9C5

球體CF8CF3CF8MCF3MWCBHCrCF8CF8CF8CF8

閥桿F304F304LF316F316L2C13F304F304F304F304

閥座PTFE/PPL

填料/墊片PTFE/PPL石墨

螺栓不銹鋼35CrMoA

螺母不銹鋼45、35CrMoA

手柄鑄鋼

主要連接尺寸

型號公稱通徑DN（mm）尺寸

LDD1D2b-fz-ΦdHW

Q41F-25

Q341F-25

Q641F-25

Q941F-251513095654514-24-Φ1465115

20140105755514-24-Φ1475130

25150115856514-24-Φ1485150

321651351007816-24-Φ1895190

401801451108518-34-Φ18105230

5020016012510020-34-Φ18115240

6522018014512022-38-Φ18145280

8025019516013522-38-Φ18160310

10028023019016024-38-Φ23185330

12532027022018828-38-Φ25215600

15036030025021830-38-Φ25245800

20040036031027834-312-Φ253001000

25045042537033236-312-Φ303801200      電動法蘭球閥Q941Y/W-16P/25P/40P/R/RL
