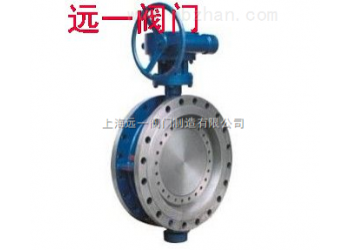

雙流向蝶閥DTD341H-10C/DTD341H-16C

產品說明：

DTD341H-10C/16C/25C雙流向蝶閥特點和性能:密封可調節更換，提高效益、延長壽命。可浮動密封結構，在高溫或冷態工況下，密封環可以隨蝶板關閉的推力適當調整自身的位置，實現蝶板與閥座*吻合，密封比壓均勻，達到零泄漏。三偏心結構，開啟密封即分離，關閉接觸即密封，可真正實現雙向密封。軸向定位裝置，解決軸向蝶板竄動而引起上下密封面部分壓傷、磨損泄漏的難題，并實現了閥門傳動執行器可朝任意方向安裝（通徑500mm以上蝶閥，建議臥式安裝是*位置）。

標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

特點及原理：
偏離管道中心
偏離密封面中心
傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。
