證件及檢測報告齊全 廣眾QHF儲氣鑵釋壓閥
大家都知道，風包壓力過高的原因并不是因為風包的工作壓力太大導致的，而是風包上面的安全塞堵塞或風包內壁附著的可燃物燃燒使風包內的壓力急速上升。釋壓閥是安裝在風包出口管路正對氣流方向上，釋壓閥的口徑不得小于出風品的走徑，釋放的壓力應該是空壓機工作壓力的1.2-1.4倍，當風包的壓力超過釋壓閥的釋壓臨界點時風包釋壓閥的活塞會迅速打開，瞬間達到釋放壓力的目的。
一、產品簡介
為什么要安裝釋壓閥？
因為儲氣罐有時會因積炭著火或者其他原因導致風包內的溫度快速升高時，而鑵體上方的閥不能夠迅速的釋放風包內的高壓力和高溫，這時只有釋壓閥可以在瞬間釋放儲氣罐里面的高壓和高溫，避免了儲氣罐爆炸的重大事故的發生！要知道風包爆炸的強度是不可估量的。
二、設計依據
根據《煤安規程》第四百三十三條第三款規定：
在儲氣罐出口管路上加裝釋壓閥，其口徑不得小于出風管的直徑，釋放壓力應當為空氣壓縮機工作壓力的1.25-1.4倍。
三、工作原理

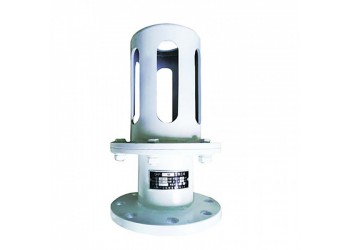

廣眾QHF釋壓閥由氣缸、活塞組、保護罩等組成。氣缸由上、下端法蘭及氣缸體組焊（或鑄造）而成，為了增強牢固性和防止生銹，氣缸用不銹鋼材料。活塞組由卡板、O形密封圈、活塞、拉桿等組成。活塞組可從氣缸左端裝入并通過卡板對將活塞組固定在汽缸中，使之無法左右移動。保護罩由法蘭、簡體和擋蓋組焊（或鑄造）而成。
當釋壓閥釋壓時，保護罩可防止活塞飛出傷人，起保護作用。它在空氣壓縮機系統中風包出口管路正對氣流方向上，當空壓機系統工作正常時，系統壓力≤0.785（8kgf/cm?),在此壓力下，釋壓閥正常工作。當風包因積炭著火或由于某種原因導致風包內氣體爆炸時，系統內溫度、壓力瞬時升高，當壓力升至1.03±0.049(10.5±0.5kgf/cm?)（參數見表三）時，拉桿立即拉斷，釋壓閥釋壓，風包及管路中的高溫、高壓氣體得以迅速釋放，從而起到緩解沖擊波，避免產生重大事故。
四、產品用途:
用于地面或井下空氣壓縮機系統中，安裝在風包出口管路正對氣流方向上，起保護作用。
五、廣眾QHF釋壓閥產品優勢
1) 防護罩結構不同，防護等級高，能確保釋壓閥釋爆時活塞不至沖開上法蘭造成隱患飛出或產生劇烈噪聲。
2) 活塞的厚度與氣體排放導向關系非同一般，活塞拉桿延展特性與缸體行程的比例關系科學、合理，活塞移位的公差數與減少動作阻力的關系，處理方法較為科學。
3) 缸體行程通道順暢，工作靈敏可靠，拉桿的耐高溫、防腐蝕能力強。
4) 很好的解決了活塞阻力對活塞拉桿破斷拉力的影響。
5) 很好的解決了釋壓閥安裝位置與氣體的管路沿程損失的問題。
6) 很好的解決了釋壓閥缸體內溫度與腐蝕性氣體對活塞拉桿破斷拉力的影響。
六、風包釋壓閥的型號：
QHF-50，QHF-65，QHF-80，QHF-100，QHF-125，QHF-150，QHF-200，QHF-250，如下表（如有其它需求，可專業定制）
|
型號 |
工作壓力（Mpa) |
釋放壓力（Mpa) |
適用的空壓機容量（m?/min) |
|
QHF-50 |
0.785×105(8kgf/cm?) |
1.03±0.049(10.5±0.5kgf/cm?) |
1.5 |
|
QHF-65 |
0.785×105(8kgf/cm?) |
1.03±0.049(10.5±0.5kgf/cm?) |
3 |
|
QHF-80 |
0.785×105(8kgf/cm?) |
1.03±0.049(10.5±0.5kgf/cm?) |
6 |
|
QHF-100 |
0.785×105(8kgf/cm?) |
1.03±0.049(10.5±0.5kgf/cm?) |
10 |
|
QHF-125 |
0.785×105(8kgf/cm?) |
1.03±0.049(10.5±0.5kgf/cm?) |
20 |
|
QHF-150 |
0.785×105(8kgf/cm?) |
1.03±0.049(10.5±0.5kgf/cm?) |
40 |
|
QHF-200 |
0.785×105(8kgf/cm?) |
1.03±0.049(10.5±0.5kgf/cm?) |
60 |
|
QHF-250 |
0.785×105(8kgf/cm?) |
1.03±0.049(10.5±0.5kgf/cm?) |
100 |
