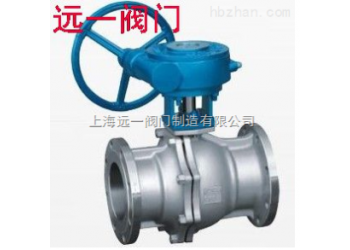

蝸輪法蘭球閥產品簡介：

不銹鋼蝸輪球閥可分為浮動蝸輪傳動球閥和固定蝸輪傳動球閥兩大類。浮動蝸輪傳動球閥的特點是球體可以自由浮動。根據密封座結構不同又分為固定密封座和帶活動密封座兩種。固定密封閥座的浮動蝸輪傳動球閥，結構如圖所示，在閥體內裝有兩個氟塑制成的固定密封閥座，在兩間座之間夾緊一個由碳鋼或不銹鋼制成的浮動球，球體上有圓形通孔，開后時，通道打開；當閥桿轉動時，球孔垂直于閥門的通道，靠介質的壓力將球體緊壓在后面的閥座上，保證閥門的密封。

蝸輪法蘭球閥產品名稱：

【不銹鋼蝸輪球閥丨不銹鋼蝸輪傳動球閥丨蝸輪球閥丨法蘭蝸輪球閥丨丨蝸輪浮動式球閥丨蝸輪固定式球閥丨蝸輪軟密封球閥丨蝸輪硬密封球閥||產品型號：Q341F-16P/R/RL/Q341F-25P/R/RL/Q341F-40P/R/RL/Q341F-64P/R/RL/Q341F-100P/R/RL/Q341F-160P/R/RL】
     工作原理：

不銹鋼蝸輪球閥一般使用在中大口徑尺寸的管道上,蝸輪傳動是在原有的球閥閥桿上接止齒輪箱,只需用旋轉很小的轉動力矩就能實現開關。蝸輪傳動旋轉90°即可全關全開，啟閉迅速。

產品特點：

1、不銹鋼蝸輪球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。

2、不銹鋼蝸輪球閥完全平等的閥體內腔為介質提供了阻力很小、直通的流道。

3、不銹鋼蝸輪球閥它具有節流和控制流量之用。

4、不銹鋼蝸輪球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質。

主要設計參數：

設計、制造：GB/T12237-89、JIS、API

法蘭連接：JB/T79-94、GB9113-2000、ANSIB16.5

結構長度：GB12221-89、JIS、API

公稱通徑：DN50～700mm

公稱壓力：PN1.6、2.5、4.0、6.4、10.0、16.0MPa

型號材料及主要參數：

配管法蘭公稱壓力

或壓力級法蘭

密封面產品名稱

JB/T79-94GB9112-9131PN1.6MPa凸面

（光滑面）Q417F-16CQ417F-16PQ417F-16CP8Q417F-16P3Q417F-16RQ417F-16R8Q417F-16R3

PN2.5MPaQ417F-25Q417F-25PQ417F-25CP8Q417F-25P3Q417F-25RQ417F-25R8Q417F-25R3

PN4.0MPa凹凸面Q417F-40Q417F-40PQ417F-40CP8Q417F-40P3Q417F-40RQ417F-40R8Q417F-40R3

PN6.4MPaQ417F-64Q417F-64PQ417F-64CP8Q417F-64P3Q417F-64RQ417F-64R8Q417F-64R3

ANSIB16.5150Lb-900Lb凸面Q417F-150LbQ417F-150Lb（P）Q417F-150Lb（CP8）Q417F-150Lb（P3）Q417F-150Lb（R）Q417F-150Lb（R8）Q417F-150Lb（R3）

JISB221210KQ417F-10KQ417F-10K（P）Q417F-10K（CP8）Q417F-10K（P3）Q417F-10K（R）Q417F-10K（R8）Q417F-10K（R3）

JISB221420KQ417F-20KQ417F-20K（P）Q417F-20K（CP8）Q417F-20K（P3）Q417F-20K（R）Q417F-20K（R8）Q417F-20K（R3）
