直角棱鏡，一種由兩兩相交但彼此均不平行的平面圍成的透明物體，用以分光或使光束發生色散。棱鏡是透明材料（如K9,石英,等）做成的多面體，是重要的光學元件。光線入射出射的平面叫側面，與側面垂直的平面叫主截面。根據主截面的形狀可分成三棱鏡、直角棱鏡、五角棱鏡等。

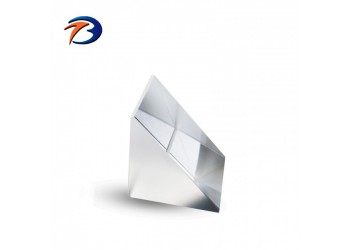

直角棱鏡
直角棱鏡，一種由兩兩相交但彼此均不平行的平面圍成的透明物體，用以分光或使光束發生色散。棱鏡是透明材料（如K9,石英,等）做成的多面體，是重要的光學元件。光線入射出射的平面叫側面，與側面垂直的平面叫主截面。根據主截面的形狀可分成三棱鏡、直角棱鏡、五角棱鏡等。例如，在光譜儀器中把復合光分解為光譜的“色散棱鏡”，較常用的是等邊三棱鏡；在潛望鏡、雙目望遠鏡等儀器中改變光的進行方向，從而調整其成像位置的稱“全反射棱鏡”，一般都采用直角棱鏡。
直角棱鏡一般用于彎曲圖像路徑，或以90°轉折光線。直角棱鏡是一種采用90°度概念設計而成的棱鏡。直角棱鏡可產生翻轉或回轉的左旋性圖像，這將取決于棱鏡的方向。將兩個直角棱鏡結合使用即可用于圖像或光束偏移應用。這些棱鏡又稱為圖像反射或反射棱鏡。
沈陽億貝特光電提供各種尺寸、基片或反射鍍膜或增鍍膜選項的直角棱鏡。棱鏡的斜邊面涂有鋁反射鍍膜，以增加反射率。棱鏡面上涂有UV-VIS、MgF2、VIS 0°、VIS-NIR或NIR I等各種增透膜，能夠在紫外光、可見光或紅外光譜內降低反射率。沈陽億貝特光電也提供激光線增透膜，以應用于最常用的激光波長方面。各種基片選項包括N-BK7、UV熔融石英、N-SF11、氟化鈣 (CaF2)、鍺 (Ge) 或硒化鋅 (ZnSe)。
| 尺寸公差 | ±0.02mm |
| 角度公差 | ±1 Arc Seconds |
| 面型 | λ/10 |
| 光潔度 | 20/10 or better |
| 材質 | K9/石英/藍寶石/鍺/氟化鈣/硒化鋅等 |
| 倒角 | 根據需要保護邊角 |
| 鍍膜 | 定制 |
