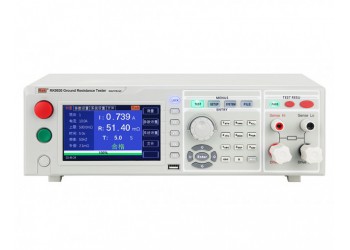

RK9930接地電阻測試儀
產品介紹
RK9930系列程控接地電阻測試儀均采用高速MCU和大規模數字電路設計的高性能的安規測試儀，輸出電流采用硬件反饋、高速MCU控制技術，使輸出電流穩定可靠。輸出電流采用DDS+功放驅動輸出，輸出波形純凈失真小。能實時顯示電流值和電阻值，并具有軟體校準功能，配備PLC接口、RS232C、RS485、USB device、USB Host接口，可方便與計算機或PLC組成綜合測試系統。能夠快速、準確地對家用電器、儀器儀表、照明電器、電動電熱器具、計算機、信息類整機進行安規綜合測量。本儀器符合IEC60335-1、GB4706.1、UL60335-1家用和類似用途電器的安全第一部分：通用要求UL60950、GB4943、IEC60950信息技術設備UL60065、GB8898\IEC60065音頻、視頻及相似電子機械安全的要求IEC61010-1、GB4793.1測量、控制和實驗室用電氣設備的安全要求第1 部分：通用要求。
應用領域
元器件;二極管、三極管、高壓硅堆、各種電子變壓器、接插件、高壓電容
家用電器：電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等
絕緣材料：熱縮套管、電容器薄膜、高壓套管、絕緣紙、絕緣鞋、絕緣橡膠手套、PCB線路板等
儀器儀表：示波器、信號發生器、直流電源、開關電源等各類整機
照明電器：鎮流器、道路燈、手提燈等各類燈具
電動電熱器具：電鉆、手槍鉆、切割機、研磨機、電焊機等
性能特點
1、采用5寸液晶顯示器顯示，顯示參數醒目、直觀。采用DDS數字信號合成技術，產生精度穩定純凈、低失真的波形
2、恒流輸出：輸出電流穩定率范圍在1%內，避免因輸入電流電壓不穩定及負載變化而使輸出電流變化。
3、具有開路報警功能。測試時間z大999.9S。
4、采用四端法測量，消除接觸電阻的影響。
5、輸出頻率50Hz/60Hz可選。具有電阻上下限報警功能。
6、中英文雙語操作界面，適應不同用戶的需求 支持大容量存儲，適應不同的測試應用要求
|
型號
|
RK9930
|
RK9930A
|
RK9930B
|
基
本
功
能
|
屏幕尺寸
|
5 寸 TFT 液晶屏
|
|
數字鍵
|
參數設置數字輸入
|
|
編碼開關
|
參數選擇及確認功能
|
|
上下左右功能鍵
|
參數設定上下選擇功能
|
LOCK 鍵盤
鎖定功能
|
防止意外修改測試條件或禁止測試條件被修改
|
|
報警功能
|
聲訊報警
|
|
通訊接口
|
RS232C、RS485、USB
|
|
USB 接口
|
拷貝、復制、存儲功能
|
|
控制接口
|
HANDLER(PLC)
|
輸出
規格
|
電流
|
電流范圍
|
AC (3-30)A
|
AC (3-40)A
|
AC (3-60)A
|
|
分辨率
|
10A 以上時：0.01A/step；10A 以下時：0.001A/step；
|
|
準確度
|
±（2%的設定值+0.02A)
|
|
電壓
|
電壓范圍
|
AC 6V Max 開路電壓
|
AC 8V Max 開路電壓
|
AC 12V Max 開路電壓
|
|
頻率
|
50/60Hz 可選擇
|
|
波形
|
正弦波
|
|
電流表
|
電流表測量范圍
|
AC (3-30)A
|
AC (3-40)A
|
AC (3-60)A
|
|
分辨率
|
10A 以上時：0.01A/step；10A 以下時：0.001A/step；
|
|
準確度
|
±（2%的設定值+0.1A)
|
|
電阻表
|
電阻表測量范圍
|
0-510mΩ，在輸出電流3-10A 時；0-120mΩ，在輸出電流 10A-30A 時
|
0-600mΩ，在輸出電 流
3-10A 時；0-200mΩ，在
輸出電流 10A-30A 時；
0-150mΩ，在輸出電 流
30A-40A 時
|
0-600m Ω ，在輸出電 流
3-15A 時；0-300mΩ，在輸出電流 15A-30A 時；0-150mΩ，在輸出電流 30A-60A 時
|
|
分辨率
|
10A 以上時：0.01A/step；10A 以下時：0.001A/step；
|
|
準確度
|
≦ ±（2%的讀數值+1mΩ)
|
|
計時器范圍
|
0-999.9S，分辨率：0.1S/step，準確度：≦ ±50ms
|
|
補償方式
|
手動或自動，z大 Offset：100mΩ Max，準確度：≦ ±（2%的讀數值+1mΩ)
|
判定值設定電阻
上限范圍
|
0-510mΩ或 0-600mΩ，分辨率：1mΩ，準確度：≦ ±（2%的讀數值+1mΩ)
|
|
測試時間范圍設定
|
0-999.9S，0 表示連續
|
|
工作溫度、濕度
|
0℃-40℃，≦75%RH
|
|
電源
|
100V-121V，198V-242V，47.5-63Hz
|
|
外形體積(D×H×W)
|
430mm×105mm×350mm
|
|
重量
|
13KG
|
14KG
|
15KG
|
|
標配配件
|
接地測試夾、電源線、串口連接線DB9
|
|
選配配件
|
上位機軟件（含RS232串口線，USB線） ，485串口線
|
