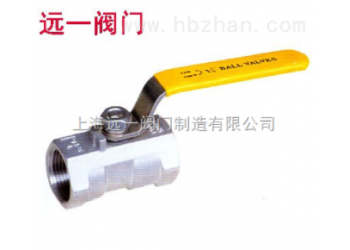

不銹鋼一片式球閥Q11F-16P

主要零件材料

序號NO	零件名稱	材質
1	密封圈	聚四氟乙烯PTFE
2	球體	不銹鋼SS316
3	密封墊	聚四氟乙烯PTFE
4	閥蓋	不銹鋼SS316
5	閥體	不銹鋼CF8M
6	閥桿	不銹鋼SS316
7	止推墊圈	聚四氟乙烯PTFE
8	填料	聚四氟乙烯PTFE
9	填料壓蓋螺母	不銹鋼SS304
10	墊圈	不銹鋼SS304
11	閥桿螺母	不銹鋼SS304
12	手柄套	塑料
13	手柄	不銹鋼SS304

主要尺寸

單位：mm

SIZE	1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
D	5.0	7.0	9.2	12.5	15.0	20.0	24.5	32
L	40	45	58	60	72	78	83	100
H	35	37	43.5	47	50	57	69	74.5
E	64	70	90	90	103	103	127	127
重量WT（g）	55	95	165	250	405	625	850	1400
