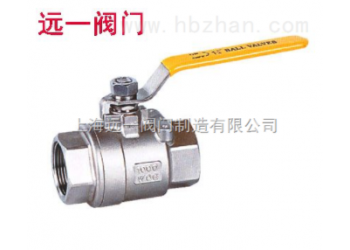

不銹鋼二片式球閥Q11F-16P/Q11F-16R

主要零件材料

序號NO.	零件名稱	材質
		不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	球體	不銹鋼SS316	不銹鋼SS304
3	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
5	閥蓋	不銹鋼CF8M	碳鋼WCB
6	閥桿	不銹鋼SS316	不銹鋼SS304
7	止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
9	填料壓蓋螺母	不銹鋼SS304	不銹鋼SS304
10	手柄	不銹鋼SS304	不銹鋼SS304
11	墊圈	不銹鋼SS304	不銹鋼SS304
12	閥桿螺母	不銹鋼SS304	不銹鋼SS304
13	手柄套	塑料	塑料

主要尺寸

單位：mm

SIZE	1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	55	55	65	75	88	102	110	125	162	189	260
H	50	50	60	64	71	78	86	95	130	148	180
E	100	100	130	130	165	165	190	190	250	250	280
重量WT（g）	225	225	390	502	850	1502	2020	3625	4700	7700	14850

注：二片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶標準ISO支架和鎖定裝置
