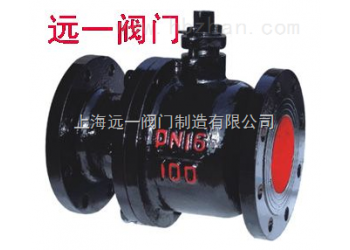

型號：Q41F-16
口徑： DN15-300
壓力：1.6Mpa材質：鑄鐵
用途：本閥安裝在管路上，作啟閉用，Q41F-16型適用于工作溫度≤200℃的水、蒸汽、油品等介質管路上。

性能規范：

型號	Q41F-16	Q41F-25	Q41F-40	Q41F-64
公稱壓力	1.6	2.5	4.0	6.4
強度試驗（水）Mpa	2.4	3.8	6.0	9.6
密封試驗（水）Mpa	1.8	2.8	4.4	7.0
適用介質	C	P	R
	水、蒸汽、油品
適用溫度℃	≤200

外形尺寸和連接尺寸：

型號	公稱通徑	尺寸
		L		W	H	D	D1	D2	b	f	z-d
		系列1	系列2
Q41F-1.6	15	130	108	130	59	95	65	45	14	2	4-14
	20	140	117	130	63	105	75	55	14	2	4-14
	25	150	127	160	75	115	85	65	14	2	4-14
	32	165	140	160	85	135	100	78	16	2	4-18
	40	180	165	230	95	145	110	85	16	3	4-18
	50	200	178	230	107	160	125	100	16	3	4-18
	65	220	190	400	142	180	145	120	18	3	4-18
	80	250	203	400	152	195	160	135	20	3	8-18
	100	280	305	700	178	215	180	155	20	3	8-18
	125	320	356	1100	252	245	210	185	22	3	8-18
	150	360	394	1100	272	280	240	210	24	3	8-23
	200	400	457	1500	342	335	295	265	26	3	12-23
	200	457		-	398	335	295	265	26	3	12-23
	250	533		-	495	405	355	320	30	3	12-25
	300	610		-	580	460	410	375	30	3	12-25
