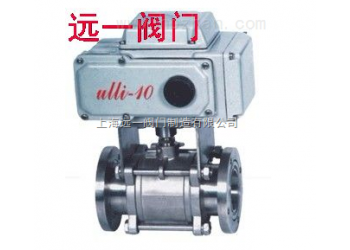

GUD型－電動高真空球閥   ■ GUD型電動高真空（壓力）球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空（壓力）系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
■ GUD Electromagnetism Vacuum air valve     ■ GUD electric high vacuum（pressure）ball valve uses electric device to drive the stem and ball for open and close, thus to put through or cut off the medium flow in vacuum（pressure）pipeline. It is used in the areas of vacuum, dairy products, breweries, biological engineering, foddstuff, pharmaceuticals, drinks, cosmetics and chemicals.
■ 主要技術性能 Main Technical Performance     ■ ■ ■ 閥門漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S. 適用溫度：Applicable Temperature -30～+150℃ -30～+150℃（PPL密封） 關閉時間：Close time ≤30S 適用范圍：Applicability 連接型式　Loose Flange 使用壓力范圍（Pa） 活套法蘭（GB6070、JB919） 0.6×106～1.3×10-4 焊接法蘭（GB6070、JB919） 1.6×106～1.3×10-4 快卸法蘭（GB4982） 0.1×106～1.3×10-4 螺紋連接　Threaded Connection 1.6×106～1.3×10-4
■ 主要零件材料 Materials of Main Parts     ■ ■ 閥體、閥蓋、閥桿：不銹鋼 密封件：四氟乙烯、氟橡膠、PPL。 Body, disc and stem: stainless steel. Sealing element: NBR, Viton, PPL.
ConSTRUCTION FIGHTS （mm）
■ 外形及連接尺寸（JB919） Overall and Connection Dimensions（mm）
■ 螺紋連接的外形及連接尺寸（圖一）   Model 型號 DN G H E L GUD-10（G） 10 1/4" 153 157 68 GUD-16（G） 16 1/2" 172 157 72 GUD-20（G） 20 3/4" 178 157 82 GUD-25（G） 25 1" 187 157 90 GUD-32（G） 32 1-1/4" 206 157 112 GUD-40（G） 40 1-1/2" 212 157 120 GUD-50（G） 50 2" 265 157 145 GUD-63（G） 63 2-1/2" 305 207 185 GUD-80（G） 80 3" 330 207 210 GUD-100（G） 100 4" 350 207 268	■ 活套法蘭連接（GB6070）（圖二）   Model 型號 DN D Do H E L n-φc GUD-10（F） 10 55 40 153 157 84 4-φ6.6 GUD-16（F） 16 60 45 172 157 84 4-φ6.6 GUD-25（F） 25 70 55 187 157 114 4-φ6.6 GUD-32（F） 32 90 70 206 157 140 4-φ9 GUD-40（F） 40 100 80 212 157 160 4-φ9 GUD-50（F） 50 110 90 265 157 170 4-φ9 GUD-63（F） 63 130 110 305 207 195 4-φ9 GUD-80（F） 80 145 125 330 207 203 8-φ9 GUD-100（F） 100 165 145 350 207 280 8-φ9	■ 快卸法蘭連接（GB4982）（圖三）   Model 型號 DN D1 D H E L GUD-10（KF） 10 12.2 30 153 157 84 GUD-16（KF） 16 17.2 30 172 157 84 GUD-25（KF） 25 26.2 40 187 157 114 GUD-32（KF） 32 34.2 55 206 157 140 GUD-40（KF） 40 41.2 55 212 157 160 GUD-50（KF） 50 52.2 75 265 157 170
