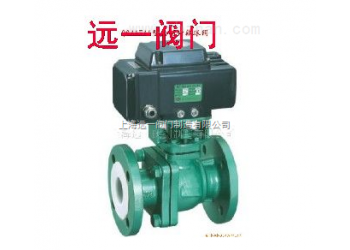

CH系列執行機構技術參數
|
閥體參數
|
|||
|
電源
|
AC200/220V，50/60Hz
|
公稱通徑
|
DN10～300mm
|
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa（定制）
|
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構 |
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN10-80
|
DN100-300
|
|
250:1
|
350:1
|
|||
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
||
|
進線接口
|
PE1/2〞進線線鎖
|
|||
|
試驗壓力
（Mpa） |
公稱壓力（Mpa）
|
壓力級（class）
|
JIS（Mpa）
|
|||||||
|
1.0
|
1.6
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
|
|
強度試驗
|
1.5
|
2.4
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
|
密封試驗
|
1.1
|
1.76
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
|
氣密試驗
|
0.5～0.7
|
|||||||||
|
零件名稱
|
材 料
|
||||||
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
（304） |
CF3
（304L） |
ZG1Cr18Ni12Mo2Ti
|
CF8M（316）
|
CF3M
（316L） |
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
（304） |
00Cr19Ni11
（304L） |
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
（316） |
00Cr17Ni12Mo2
（316L） |
|
密封圈
|
聚四氟乙烯（PTFE）、增強聚四氟乙烯（PPL）、對位聚苯 柔性石墨
|
||||||
|
適用介質
|
水、氣體、蒸汽、油品等
|
腐蝕性介質
|
強氧化性介質
|
腐蝕介質
|
尿素等腐蝕性介質
|
||
|
DN
|
L
|
D
|
H
|
L1
|
D1
|
b
|
Z-d1
|
H1
|
|
15
|
130
|
95
|
275
|
157
|
65
|
14/16
|
4-14
|
48
|
|
20
|
140
|
105
|
280
|
157
|
75
|
14/16
|
4-14
|
53
|
|
25
|
150
|
115
|
287
|
157
|
85
|
14/16
|
4-14
|
58
|
|
32
|
1650
|
135
|
354
|
208
|
100
|
16/16
|
4-18
|
68
|
|
40
|
180
|
145
|
312
|
208
|
110
|
16/16
|
4-18
|
73
|
|
50
|
200
|
160
|
325
|
208
|
125
|
16/20
|
4-18
|
80
|
|
65
|
220
|
180
|
335
|
256
|
145
|
18/22
|
4-18/8-18
|
90
|
|
80
|
250
|
195
|
365
|
256
|
160
|
20/22
|
8-18
|
98
|
|
100
|
280
|
215/230
|
400
|
256
|
180/190
|
20/24
|
8-18/8-23
|
120
|
|
125
|
320
|
245/270
|
420
|
256
|
210/220
|
24/28
|
8-23/8-25
|
140
|
|
150
|
360
|
280/30
|
440
|
256
|
240/250
|
24/28
|
8-23/8-25
|
167
|
|
200
|
400
|
335/360
|
470
|
256
|
295/310
|
26/34
|
12-23/12-25
|
210
|
