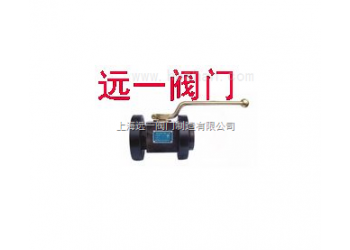

法蘭高壓球閥KHBF-320

KHBF法蘭高壓球閥產品簡介：

KHBF（KHMF）法蘭高壓球閥適用于液壓系統和化工系統的各種管路上，作啟閉用。適用介質:液壓油、水一乙二醇、其它混合液體。公稱壓力PN：31.5MPa .（PN50MPa的要定做）工作溫度:-20~+65℃。

KHBF工作原理：

KHBF（KHMF）是通過旋轉控制芯軸使球體從開啟位置切換到關閉位置，系統壓力將球體推向密封碗的無壓制側并無泄漏地切斷液流。球閥不是設計為流量控制制閥，因此要么全開要么全閉以免損壞密封。為確保工作正確，必須要滿足要求的壓力和溫度。手柄隨球閥提供，但未裝配。

KHBF產品特點：

1、通過控制手柄芯軸上的槽位觀察開關位置。

2、通過限位銷和限位墊限定開關位置。

3、無泄漏，不需要手工重調密封件。

4、采用浮球式密封原理，雙側密封。

5、全流量流通以便于介質的無阻尼流動。

6、可轉動法蘭以便于裝配。

7、表面磷化。

8、法蘭式高壓球閥可提供不銹鋼材質。

① 系列代號：KHBF（KHMF）系列法蘭式球閥
② 公稱通徑：16、20、25、32、40、50mm
③ 壓力范圍：40、63、100、160、250、315bar
④ 閥體材料：1-鋼
⑤ 球體材料：1-鋼
⑥ 工作溫度：1、-25～＋100℃、2、-30～＋170℃
⑦ 其他密封：2-丁晴橡膠
⑧ 手柄形式：02-鋁質直柄06-鋼質曲柄09-不帶手柄
⑨ 設計序號：由生產商定

KHBF尺寸表：

型  號	壓力范圍	DN	LW	L	L1	D	d1	d2	K	B	b	H	h1	h2	h3	SW1	Z
KHBF-016	10-40	16	15	130	48	95	45	14	65	38	16	62	19	45	11	9	4
KHBF-016	63-160					105		14	75		20
KHBF-016	250-315					130		18	90		26
KHBF-020	10-40	20	20	150	60	105	58	14	75	48	18	75	25	57	11	12	4
KHBF-025	10-40	25	25	160	65	115	68	14	85	57	18	82	28.5	64	11	12	4
KHBF-025	63-160					140		18	100		24
KHBF-025	250					150		22	105		28
KHBF-025	315					160		22	115		34

型  號	壓力范圍	DN	LW	L	L1	D	d1	d2	k	B	b	H	h1	h2	h3	SW1	Z
KHMF-032	10-40	32	30	180	84	140	78	18	100	75	18	103	37.5	84	12	14	4
KHMF-032	63-160					155		22	110		26
KHMF-040	10-40	40	38	200	91	150	88	18	110	85	18	114	42.5	95	12	14	4
KHMF-040	63-160					170		22	125		28
KHMF-040	250					185		26	135		34
KHMF-040	315					195		26	145		38
KHMF-050	10-40	50	48	230	100	165	102	18	125	105	20	131.5	52.5	112.5	12	14	4
KHMF-050	63					180		22	135		26
KHMF-050	100-160					195		26	145		30
KHMF-050	250					200		26	150		38						8
KHMF-050	315					210		26	160		42

型  號	壓力范圍	DN	LW	L	L1	D	d1	d2	k	B	b	H	h1	h2	h3	SW1	Z
KHMF-032	10-40	32	30	130	84	140	78	18	100	75	18	103	37.5	84	12	17	4
KHMF-040		40	38	140	91	150	88		110	85	18	114	42.5	95
KHMF-050		50	48	150	100	165	102		125	105	20	131.5	52.5	112.5
