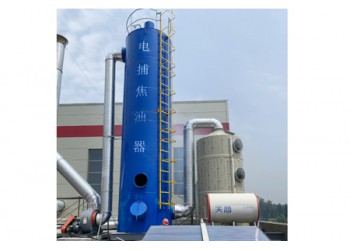

電離捕捉器 蜂窩式電捕焦油器

5.1 電離器介紹
電離器的結構形式有同心圓式、管式和蜂窩式等三種，無論哪種結構，其工作原理都是在金屬導線與金屬管壁（或極板）間施加高壓直流電，以維持使氣體產生電離的電場，使陰陽極之間形成電暈區。
5.2 理論依據：
按電場理論，正離子吸附于帶負電的電暈極，負離子吸附于帶正電的沉淀極；所有被電離的正負離子均充滿電暈極與沉淀極之間的整個空間。當含焦油和霧滴等雜質的廢氣通過該電場時，吸附了負離子和電子的雜質在電場庫倫力的作用下，移動到沉淀極后釋放出所帶電荷，并吸附于沉淀極上，從而達到凈化氣體的目的，通常稱為荷電現象。當吸附于沉淀極上的雜質量增加到大于其附著力時，會自動向趟，從電離器底部排出，凈氣體則從電離器上部離開并進入下道工 序。
5.1 結構組成
電離器由殼體、沉淀極、電暈極、上下吊架、氣體再分布板、絕緣箱等部件組成，其主要區別是沉淀極的形式、電暈極的排布方式、絕緣箱。電離器由“本體系統”和“電氣系統”兩個部分組成。
⑴電氣系統
電氣系統由“控制柜”、“高壓靜電硅整流器”、“電暈極系統”三部分組成。
高壓電控柜：是電離器的控制中心，電源輸入、工作電壓調整和輸出,均由柜內元器件和面板上的旋鈕、按鈕完成，運行狀態由儀表和指示燈顯示。
高壓靜電硅整流器：將控制柜輸出的交流電壓經升壓和整流變?yōu)橹绷鞲邏汉筝斀o電暈極系
統。
電暈系統：主要部分是電暈線，并由高壓瓷瓶、吊桿、上、下電極架及重錘等組成，該系統
裝于電離器體內。當電暈線接通高壓后，產生很強的高壓電場，周圍的氣體介質發生電離，產生電荷，使介質中的焦油、水霧、粉塵等混合物帶上負電。
⑵本體系統
是除焦油和水霧的---部件，其電暈極系統均勻地設置于該塔體各層內。當廢氣從進氣口送入塔體下部經配氣板后，向---經中部“沉淀極”區段，帶有負電的焦油、水霧、粉塵等混合物，在該區段高壓電場吸引力作用下，這些帶負電的混合物被沉淀極（正極）吸捕而收集在極管上，在自身重力作用下沿極管下落，而后定期排出，經凈化后的廢氣從塔體上部出氣口逸出。
.1 系統配置
⑴設備主體
電離器的進口配備導流板均流裝置，以便廢氣均勻地流過電場（導流板根據設備大小進行配置）。
殼體設計的密封、防雨、無死角或灰塵積聚區。
電離器的下部設有人孔，在除塵器頂部有檢修孔，以便對電極懸吊系統進行檢修。圓形人孔門直徑大于φ500mm，矩形人孔門大于 500mm×600mm。
高壓部分完全封閉隔離，以免發生高壓觸電事故。
絕緣子箱設有電加熱裝置。
所有平臺設護欄和護沿，平臺載荷不小于 3kn/m2。
爬梯設有護欄，能滿足到各層需檢修和操作的作業面，爬梯梯載荷應為 3kn/m2。
由零米到本體的層平臺的扶梯由供方、需方雙方共同協商布置位置，由供方設計并供貨安裝。
設備支撐件的底座已考慮到地震力加速度對它的作用影響。
⑩外殼已充分考慮到膨脹要求。
?距殼體 5m 處噪聲級不應超過 85 分貝。
⑵電氣設備
高壓控制柜型號為 gh-0.4a/72kv，下電纜進線，柜體要求柜門左旋平開，柜本體帶接地排，前開門，防護等級為 ip44，柜殼顏色為ral7032（淺灰色），即每套電離---器含 1 個高壓控制柜。
⑶電源
需方需要為每臺---器配電。電源為交流 380/220v，三相四線制，50hz；當電源電壓、頻率在下列范圍內變化時，所有電氣設備和控制系統可以正常工作：
電壓 ：+5%～﹣10% 頻率 ：±2%
當電壓在﹣22.5%ue（ue 為額定電壓）、時間不超過一分鐘時，不會造成設備事故。
⑷整流器
整流變壓器應能適合戶外的使用要求，并應為一體式，高位布置方式。
整流變壓器可在電除塵控制室進行集中控制。
高壓輸出端在進入電場前配置有高壓阻尼元件。

整流變壓器不應有漏油、滲油現象。
