舞動監測系統可實時傳輸檢測數據

舞動監測系統

1.概述

在西北地區開車的各位相信都看到過馬路兩旁的鐵塔輸電線路綿延幾千米，周圍的植被卻又十分稀疏。在這種戈壁灘地貌環境下，非常容易產生非常大的風，線路則會在風力的作用下上下舞動，嚴重可能導致桿塔扭轉，線路如果長期處在舞動狀態下，自身的剛度也會下降，降低其使用壽命。為此，我司設計了舞動監測系統。

2工作原理

舞動監測系統采用風光互補前端供電，并可以對舞動幅度值、頻率值進行測量，且誤差小于百分之十，除了數據監測采集之外，還可以水平進行三百六十度、垂直一百八十度連續可調的視頻監測，綜合將采集到的舞動、微氣象以及視頻數據以IP包的形式發送至監測中心，通過分析比對現場的實際情況，得出是否出現異常舞動情況，便于維護人員及時做出對策，從而使得高壓線路穩定運行。

3.產品功能

實時監測導線位移量、加速度量、角度兩等，并結合各種傳感器進行分析處理，數據建模，及時診斷異常信息；

具備微氣象數據采集功能；

智能化舞動隱患分析，通過平臺三位分析算法對整個監測線路形成一個立體監控系統；

具有實時視頻瀏覽功能，分辨率≤1080P，可以實現導線舞動情況的監控，通過圖像識別處理,輔助診斷舞動信息處理;

穩定可靠的電池充電管理系統，太陽能充電效率至少提高20%;

支持《輸電線路狀態監測裝置通用技術規范》,接入電力標準平臺;

支持《電網視頻監控系統及接口》企標B接口要求,支持接入內網統一視頻平臺;

具備微信客戶端,定時在微信上推送舞動相關數據以及抓拍的圖像;

具備巡檢功能,滿足電力部門監控需求,實時記錄巡檢人員巡視時間以及巡視間隔，防止巡視人員漏巡,錯巡等現象;

設備內置安全加密芯片，實現對數據的加密傳輸,保陪黝據的安全傳輸。

4.技術參數

供電系統：風光互補加蓄電池

通訊要求：支持無線網絡通信(支持4G并向下兼容）滿足電信、聯通、移動自適應,并可根據現場情況選擇運營商

工作電壓：DC12V

工作溫度-40 ~70℃

工作濕度R5%~100%

待機時長>30天

監測參數：采用LORA無線通信傳輸數據

舞動幅值測量量程:0~10m

舞動頻率測量量程:0.1~5Hz

準確度(精度):綜合誤差應小于10%

舞動監測裝置同步采集誤差:<20ms

數據采樣頻率:>=30Hz

單次采樣點數:400點以上

環境氣象站參數:超聲波高精度傳感器，綜合測量環境溫度、濕度、風向、風速、氣壓、雨量等參數。

圖像監測:1路圖像輸入

圖像監控:監視角度:水平0～360°,垂直0～180°

連續可調分辨率:≤1080P(可根據用戶要求調整)

變焦率:30倍光學變焦

z低照度:0.5 LUX

照片格式:JPEG

云臺預置位數:≥64

后端軟件平臺:PC客戶端/手機客戶端實時查看舞動數據

支持接入省局/市局PMS系統

遠程更新、配置與調試前端裝置參數

5. 后語

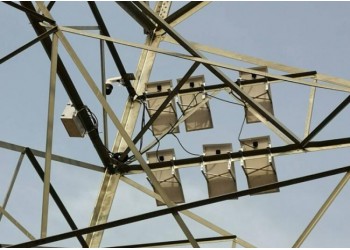

舞動監測系統是一款幫助電力部門對大風天氣下高壓線路運行情況進行精準監測的設備。該設備設計時搭載了多種數據采集功能，并配備圖像監控，綜合各種數據分析，避免出現誤報警的可能。安裝時需要注意防雷絕緣：強電磁干擾下，攝像機安裝，應與地絕緣;室外安裝，要采取防雷措施。太陽能板安裝方向一般朝南，再搭配電池充電管理系統，做到z高效的充電方式。當然，我司在產品免費寄送到客戶指定地點之后，會有專業的工程部人員抵達現場指導安裝工作，并對后臺數據傳輸進行調試，做到當天安裝當天即可投入使用。產品在山東、山西、甘肅等多地區投入使用，客戶使用反饋效果良好。歡迎有需求的各位來電咨詢。

聯系人：王先生1/3/6/8/2/3/5/0/0/2/9

產品型號：TLKS-PMG-WD

產品別稱：輸變電設備物聯網傳感器、舞動傳感器、舞動監測系統、輸電線路大跨越防舞動治理系統、輸電線路舞動裝置
