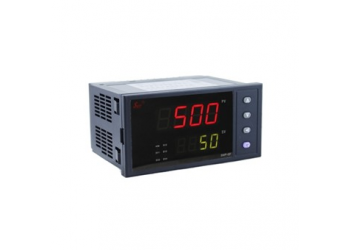

SWP-GFY系列數字/光柱顯示手動伺服放大輸出操作器，可通過按鍵操作直接輸出正轉和反轉控制信號，驅動各種電動調節閥門,并帶實際閥位數字顯示，適合于各種電動調節閥門的手動操作與控制使用。
|
規 格 |
說 明 |
|
|
功 能 |
·多種傳感器輸入功能：20種輸入方式 ·高精度: ±0.2F.S或±0.3F.S ·多種輸出功能:Relay,SSR,SCR ·通訊功能:RS232,RS485 ·變送(PV)輸出:DCV,DCI ·饋電輸出:DC24V，DC12V,DC5V |
|
|
電 源 |
85-260VAC 50/60Hz 24VDC |
|
|
功率消耗 |
6VA |
|
|
顯示類型 |
7段LED顯示 [PV顯示紅色] [SV顯示綠色] 100段LED光柱顯示[紅色] |
|
|
顯示精度 |
±0.2%F.S |
|
|
設定類型 |
面板按鍵設定 |
|
|
輸入 |
熱電偶 |
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT) |
|
|
RTD |
Cu50,Pt100,Pt100.1 |
|
|
模擬信號 |
0-5VDC,1-5VDC,0-10mADC,4-20mADC |
|
輸出 |
繼電器 |
250VAC 3A |
|
|
SSR |
24VDC ±3V 30mA Max |
|
|
SCR |
400V/0.5A |
|
|
電流 |
0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值) |
|
|
電壓 |
0-5VDC,1-5VDC 輸出能力≤250Ω (PV 傳送值) |
|
|
饋電輸出 |
DC24V,DC12V,DC5V 30mA Max. |
|
通訊 |
協議 |
MODBUS協議,SWPBUS協議 |
|
|
波特率 |
300-9600bps |
|
|
接口 |
RS232，RS485，TTL電平（面板） |
|
報警輸出 |
帶回差報警輸出 ON/OFF 全量程 |
|
|
采樣時間 |
0.5秒 |
|
|
耐壓 |
2000V AC 50/60Hz 1分鐘 |
|
|
抗振動 |
0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時 |
|
|
絕緣強度 |
Min.100MΩ(at DC500V) |
|
|
抗干擾 |
電快速瞬變脈沖群干擾±2kV |
|
|
記憶保持 |
約:10年.(使用無電壓半導體記憶型) |
|
|
環境溫度 |
-10~55℃(未結冰狀態) |
|
|
儲存溫度 |
-20~60℃(未結冰狀態) |
|
|
環境濕度 |
35-85%RH |
|
|
重量 |
140g-600g |
|
