應用
■ 無源元件:
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等參數評估
■ 其它元件:
印制電路板、繼電器、開關、電纜、電池等評估
技術參數
|

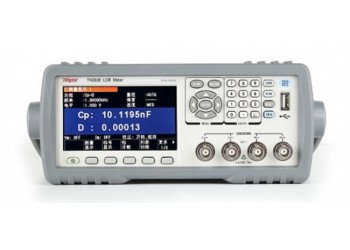

產品型號 |
TH2830 |
TH2832 |
||
|
顯示 |
4.3 TFT LCD顯示器480×272 |
|||
|
基本測量準確度
|
LCRZ |
0.05% |
||
|
DCR |
0.1% |
|||
|
測試信號頻率 |
20Hz-200kHz 步進10mHz |
|||
|
信號源輸出 |
30Ω、100Ω可選 |
|||
|
AC測試信號電平 |
10mV—2Vrms 分辨率：10mV 準確度：10%x設定電壓+2mV |
|||
|
100μA—20mArms 分辨率：0.1mA |
||||
|
RDC測試信號電平 |
1V |
5mV - 2V |
||
|
DC偏置電壓源 |
------ |
0V—&plun; 5V分辨率：0.5mV, 準確度：1%x設定電壓+5mV |
||
|
------ |
0mA—&plun;50mA分辨率：0.5μA |
|||
|
測試參數 |
L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△% |
|||
|
DCR顯圍 |
0.00001 Ω－999.999MΩ |
|||
|
LCR參數顯圍 |
|Z|,R,X |
0.00001Ω— 99.9999MΩ |
||
|
|Y|, G, B |
0.00001&mudash; 99.9999s |
|||
|
C |
0.00001pF—9.99999F |
|||
|
L |
0.00001μH— 99.9999kH |
|||
|
D |
0.00001— 9.99999 |
|||
|
Q |
0.00001— 99999.9 |
|||
|
θ(DEG) |
-179.999&ordsh; 179.999? |
|||
|
θ(RAD) |
-3.14159— 3.14159 |
|||
|
Δ% |
-999.999%— 999.999% |
|||
|
列表掃描 |
201點，掃描參數： 測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 |
|||
|
圖形掃描分析 |
------ |
|||
|
測量速度 |
快速:12.5ms，中速:83ms，慢速:167ms |
|||
|
等效電路 |
串聯, 并聯 |
|||
|
量程方式 |
自動, 保持 |
|||
|
觸發方式 |
內部, 手動, 外部, 總線 |
|||
|
平均次數 |
1－255 |
|||
|
清零功能 |
開路, 短路, 負載 |
|||
|
數算 |
直讀, ΔABS, Δ% |
|||
|
觸發時間設定 |
0－999s, 1ms步進 |
|||
|
比較器功能 |
10檔分選，BIN1～BIN9、NG、AUX |
|||
|
檔計數功能 |
||||
|
PASS、FAIL前面板顯示 |
||||
|
存儲器 |
內部：100組儀器內置測試設定文件，201次測試結果， USB存儲器：設定文件、GIF圖像、CSV數據文件 |
|||
|
接口 |
控制接口 |
HANDLER |
||
|
通訊接口 |
USB HOST、RS232C、RS485(選件)、GPIB(選件) |
|||
|
存儲器接口 |
USBDEVICE |
|||
|
上架體積（mm） |
215(W)x88(H)x335(D) |
|||
|
外形體積（mm） |
235(W)x105(H)x360(D) |
|||
|
重量 |
3.6kg |
|||
