產品說明：

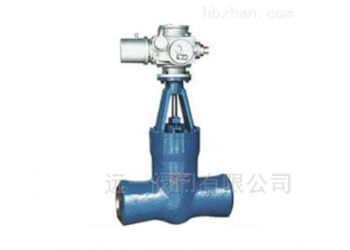

Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V，Z961Y-P55100V、Z961Y-P55140V、Z961Y-P55170V型電站高溫高壓電動閘閥中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。電站焊接閘閥適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥主要性能參數：
|
型號 |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z961Y-P54100V |
10 |
≤540 |
水、蒸汽等 |
|
≤570 |
|||
|
Z961Y-P54140V |
14 |
≤540 |
|
|
≤570 |
|||
|
Z961Y-P54170V |
17 |
≤540 |
|
|
≤570 |
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥零部件材料：
|
型號 |
材料 |
|||
|
閥體、閥蓋 |
閘板、密封面 |
閥座、密封面 |
閥桿 |
|
|
Z961Y-P54100V |
ZG15CrMOV 12Cr1M01V |
12Cr1M01V 硬質合金 |
12Cr1M01V 硬質合金 |
20Cr1M01V |
|
Z961Y-P54140V |
||||
|
Z961Y-P54170V |
||||
